Desde os primeiros contatos com a eletricidade, somos frequentemente ensinados que a corrente elétrica é o fluxo de elétrons através de um condutor, de forma análoga à água fluindo por um cano. Essa analogia, embora útil para conceitos básicos, esconde uma verdade física mais profunda e contra-intuitiva: a energia elétrica, na realidade, não viaja dentro dos fios. Esta perspectiva, popularizada pelo renomado físico Richard Feynman, desafia a compreensão comum e revela o papel fundamental dos campos eletromagnéticos no transporte de energia.
Para uma compreensão mais aprofundada deste tema, recomendamos assistir ao vídeo “A energia NÃO flui pelos fios – o erro que Feynman explicou” do canal Ciência Todo Dia, disponível em https://www.youtube.com/watch?v=T2H0EZzoc0E. No entanto, para aproveitar ao máximo o conteúdo do vídeo e ter uma base sólida para a discussão, sugerimos que você leia este artigo na íntegra antes de assisti-lo.
Neste artigo, exploraremos essa fascinante ideia, desvendando como a energia realmente se propaga em um circuito elétrico e qual o verdadeiro papel dos fios. Abordaremos conceitos como o Vetor de Poynting e as Equações de Maxwell, que fornecem a base teórica para entender que a energia reside e se move no espaço ao redor dos condutores, e não em seu interior. Prepare-se para uma jornada que transformará sua percepção sobre a eletricidade e o magnetismo.
O Vetor de Poynting e as Equações de Maxwell
Para compreender como a energia realmente se propaga, é essencial mergulhar nas Equações de Maxwell, que são os pilares do eletromagnetismo. Essas equações descrevem como os campos elétricos ($\vec{E}$) e magnéticos ($\vec{B}$) são gerados e interagem. A partir delas, podemos derivar o conceito de Vetor de Poynting ($\vec{S}$), que quantifica a direção e a magnitude do fluxo de energia eletromagnética por unidade de área e tempo.
Matematicamente, o Vetor de Poynting é definido como o produto vetorial dos campos elétrico e magnético:
\[\vec{S} = \frac{1}{\mu_0} (\vec{E} \times \vec{B})\]
Onde:
•\(\vec{S}\) é o Vetor de Poynting, medido em Watts por metro quadrado (W/m²).
•$\vec{E}$ é o campo elétrico, medido em Volts por metro (V/m).
•$\vec{B}$ é o campo magnético, medido em Tesla (T).
•$\mu_0$ é a permeabilidade magnética do vácuo, uma constante fundamental.

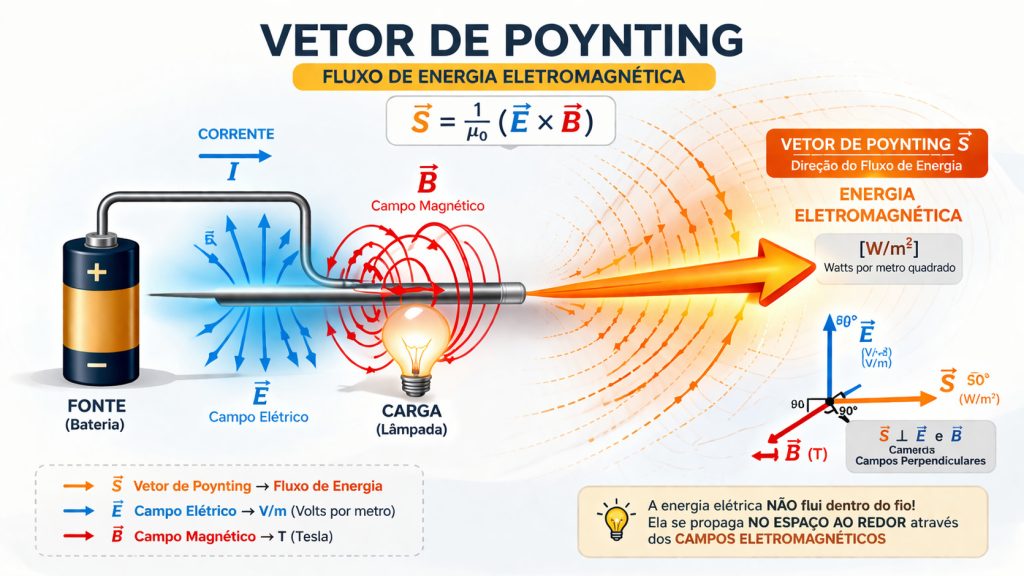

Em um circuito elétrico simples, como uma bateria conectada a uma lâmpada por fios, os campos elétrico e magnético não estão confinados apenas dentro do condutor. O campo elétrico se estende do terminal positivo para o negativo da bateria, enquanto o campo magnético circunda os fios, gerado pela corrente que flui. É na região fora dos fios, onde esses dois campos coexistem e são perpendiculares entre si, que o Vetor de Poynting aponta da fonte (bateria) para a carga (lâmpada), indicando o caminho real do fluxo de energia.
Isso significa que a energia não “viaja” pelos elétrons dentro do fio, mas sim pelos campos eletromagnéticos no espaço ao redor do fio. O fio, nesse contexto, atua como um “guia de ondas”, direcionando esses campos para que a energia chegue ao seu destino de forma eficiente. Sem o fio, os campos se dispersariam e a energia não seria entregue à carga de maneira controlada.
Velocidade de Deriva vs. Velocidade do Sinal
Uma das maiores confusões em relação à corrente elétrica é a velocidade com que os elétrons se movem dentro de um condutor. A intuição comum sugere que, para a energia ser transmitida quase instantaneamente, os elétrons devem se mover a velocidades altíssimas. No entanto, a realidade é bem diferente.
A velocidade de deriva dos elétrons, que é a velocidade média com que os elétrons se deslocam em uma direção específica devido a um campo elétrico, é surpreendentemente baixa. Em um fio de cobre típico, com uma corrente de 1 Ampere e um diâmetro de 1 mm, a velocidade de deriva é da ordem de milímetros por segundo . Isso significa que um elétron levaria horas para percorrer alguns metros de fio.
Se os elétrons se movem tão lentamente, como a luz acende quase que instantaneamente ao ligarmos um interruptor? A resposta está na distinção entre a velocidade dos portadores de carga (elétrons) e a velocidade de propagação do sinal eletromagnético. Quando um campo elétrico é aplicado a um condutor, ele se propaga através do material a uma velocidade próxima à da luz (aproximadamente $3 \times 10^8$ m/s no vácuo, e um pouco menor em um condutor). É esse campo que empurra os elétrons livres, fazendo com que eles comecem a se mover e, consequentemente, estabelecendo a corrente.
Imagine uma fila de dominós: quando o primeiro dominó é derrubado, a informação de que ele caiu (o “sinal”) se propaga rapidamente pela fila, mesmo que cada dominó individualmente se mova apenas uma pequena distância. Da mesma forma, o campo eletromagnético é o “sinal” que se propaga rapidamente, organizando o movimento dos elétrons ao longo do fio, e não o movimento individual dos elétrons que transporta a energia.
| Característica | Velocidade de Deriva dos Elétrons | Velocidade de Propagação do Sinal Eletromagnético |
| Magnitude | Milímetros por segundo | Próxima à velocidade da luz ($\approx 3 \times 10^8$ m/s) |
| O que representa | Movimento médio dos elétrons | Propagação do campo elétrico e magnético |
| Impacto na energia | Não transporta a energia principal | Responsável pelo transporte de energia |
O Efeito Joule e a Dissipação de Energia nos Fios
Se a maior parte da energia não flui dentro dos fios, qual é o papel do condutor e por que ele esquenta? A resposta está na resistência elétrica e no Efeito Joule. Em condutores ideais (sem resistência), o Vetor de Poynting seria inteiramente paralelo à superfície do fio, direcionando a energia para a carga sem perdas no condutor.
No entanto, na realidade, todos os materiais condutores possuem alguma resistência elétrica. Essa resistência faz com que uma pequena porção do campo elétrico penetre no fio. Consequentemente, uma fração do Vetor de Poynting aponta radialmente para dentro do condutor. Essa energia que entra no fio é dissipada na forma de calor devido às colisões dos elétrons em movimento com os átomos da rede cristalina do material, um fenômeno conhecido como Efeito Joule.
A potência dissipada por Efeito Joule em um resistor é dada pela Lei de Joule:
P = I^2 R
Onde:
•$P$ é a potência dissipada em Watts (W).
•$I$ é a corrente elétrica em Ampères (A).
•$R$ é a resistência elétrica em Ohms ($\Omega$).
Essa dissipação de energia é uma perda e é o motivo pelo qual os fios esquentam quando uma corrente passa por eles. É importante ressaltar que essa energia dissipada dentro do fio é uma pequena parcela da energia total que está sendo transportada pelos campos eletromagnéticos ao redor do fio. O fio, portanto, não é apenas um guia, mas também um elemento que interage com os campos, convertendo parte da energia em calor devido à sua resistência intrínseca.
Conclusão
A compreensão de que a energia elétrica não flui pelos fios, mas sim ao redor deles, através dos campos eletromagnéticos, é um conceito fundamental que transforma nossa visão sobre a eletricidade. A analogia da água no cano, embora didática, falha em capturar a essência da física envolvida, onde o Vetor de Poynting e as Equações de Maxwell revelam a verdadeira natureza do transporte de energia.
Os fios condutores, longe de serem meros “tubos” para elétrons, atuam como guias que moldam e direcionam os campos elétrico e magnético, permitindo que a energia flua eficientemente da fonte para a carga. A lentidão da velocidade de deriva dos elétrons, em contraste com a rapidez da propagação do sinal eletromagnético, reforça essa ideia, mostrando que a informação e a energia viajam de forma distinta dos portadores de carga.
Mesmo com a energia fluindo externamente, o Efeito Joule nos lembra que os fios não são passivos. A resistência intrínseca dos condutores causa uma pequena, mas significativa, dissipação de energia na forma de calor, um lembrete de que a física do mundo real envolve perdas e interações complexas.
Ao desafiar nossas intuições iniciais, a perspectiva de Feynman sobre a eletricidade nos convida a uma compreensão mais profunda e elegante do universo eletromagnético, onde os campos, e não apenas as partículas, são os verdadeiros protagonistas no palco da energia.
