O Rádio de Galena: Entenda a Magia Simples dos Semicondutores

Tempo de Leitura: 13 minutos

Imagine sintonizar estações de rádio usando apenas um pedaço de cristal, um fio fino e algumas bobinas, sem precisar de bateria ou eletricidade externa. Isso é o que faz o famoso Rádio de Galena, um dos primeiros detectores de rádio da história, usado desde o início do século XX!

Neste artigo, vamos desvendar como ele funciona, quais princípios físicos estão por trás, e por que um simples cristal é capaz de “ouvir” as ondas do rádio. Vamos abordar os conceitos de forma muito didática, explicando todos os termos técnicos passo a passo. Mesmo quem nunca estudou eletrônica ou física de semicondutores vai conseguir entender.


O Que é um Rádio de Galena?

O Rádio de Galena é um tipo de rádio detector de cristal. Ele foi um dos primeiros rádios construídos que não precisava de nenhuma fonte de alimentação externa, como pilhas ou tomadas. Seu funcionamento se baseia na detecção das ondas de rádio AM (Amplitude Modulation) transmitidas pelo ar.

Componentes principais:

  • Cristal de Galena (Sulfeto de Chumbo – PbS)
  • Agulha de contato (conhecida como “bigode de gato”)
  • Bobina (para sintonizar a frequência)
  • Capacitor (às vezes presente para melhorar a seletividade)
  • Fones de ouvido de alta impedância

A mágica acontece principalmente no ponto de contato entre o cristal de Galena e a agulha metálica.


Por Que Ele Funciona Sem Bateria?

A energia que faz o rádio funcionar vem das próprias ondas de rádio captadas pela antena!
As estações de rádio AM transmitem sinais com uma potência suficiente para que o circuito consiga captar e transformar essas ondas em som audível sem precisar de uma fonte de energia adicional.

Como o Cristal de Galena Funciona: A Natureza do Semicondutor

O Papel da Galena no Rádio

O cristal de Galena (sulfeto de chumbo, PbS) é um material semicondutor natural.
Mas o que isso significa?

Semicondutor é um material que, dependendo das condições, pode se comportar como um isolante ou como um condutor de eletricidade. Em outras palavras, às vezes ele deixa a corrente passar, às vezes não.
Esse comportamento é fundamental para o funcionamento do rádio.

No rádio de Galena, usamos uma agulha metálica bem fina (chamada de “bigode de gato”) que toca levemente a superfície do cristal em um ponto específico. Esse contato forma uma junção retificadora, funcionando como um diodo.


O Que é um Diodo?

Diodo é um componente que deixa a corrente elétrica passar em apenas um sentido.

No rádio, o diodo é usado para retificar o sinal de rádio — ou seja, separar a parte útil do sinal da estação de rádio da onda de alta frequência que a transporta.

Explicando de Forma Simples:

  • As ondas de rádio chegam oscilando rapidamente (milhões de vezes por segundo).
  • O diodo (o ponto de contato da galena) deixa passar apenas metade da oscilação — por exemplo, apenas os picos positivos.
  • Isso transforma o sinal oscilante em um sinal que já pode ser ouvido nos fones de ouvido.

A Física dos Semicondutores Envolvida

Agora vamos explicar o fenômeno físico de forma bem acessível:

O cristal de Galena tem impurezas naturais e uma estrutura interna que permite a formação de zonas de carga:

  • Elétrons livres (negativos)
  • Buracos (ausência de elétrons, agem como cargas positivas)

Quando a agulha toca o cristal, ocorre a formação de uma junção metal-semiconductor. Essa junção cria uma barreira de potencial (chamada tecnicamente de barreira de Schottky), que permite a passagem da corrente elétrica apenas em um sentido.

A corrente flui facilmente em um sentido e é bloqueada no sentido oposto, o que é essencial para detectar o sinal de rádio.


Fórmulas Envolvidas

Vamos agora apresentar a fórmula básica que descreve a corrente elétrica que passa pela junção:

Equação da Corrente de um Diodo:

\[I = I_S \left( e^{\frac{qV}{kT}} – 1 \right)\]

Onde:

  • I = corrente que atravessa o diodo
  • \(I_S\)​ = corrente de saturação (muito pequena)
  • q = carga do elétron \((1,602 \times 10^{-19} \, C)\)
  • V = tensão aplicada entre agulha e cristal
  • k = constante de Boltzmann \((1,38 \times 10^{-23} \, J/K)\)
  • T = temperatura absoluta (em Kelvin)

Explicando em palavras simples:

  • A corrente III cresce exponencialmente com a tensão V se aplicada no sentido correto (polarização direta).
  • Se a tensão V for no sentido contrário (polarização reversa), a corrente é praticamente nula.

Essa assimetria na condução elétrica é o que transforma o sinal de rádio e faz o som surgir no fone!

Como o Rádio de Galena Capta e Transforma Ondas de Rádio em Som

Captação das Ondas: A Função da Antena

A antena no rádio de galena é simplesmente um fio longo esticado. Ela é responsável por captar as ondas de rádio que estão se propagando pelo ar.

Essas ondas são ondas eletromagnéticas — uma combinação de campos elétricos e magnéticos que viajam juntos, transportando informações de áudio moduladas em alta frequência.

Quando a onda de rádio atinge a antena, ela induz uma pequena corrente elétrica alternada no fio. Essa corrente é extremamente fraca, mas já carrega a informação da estação de rádio.


Sintonizando a Frequência: O Papel da Bobina e do Capacitor

O rádio precisa “escolher” qual estação captar, porque muitas estações transmitem ao mesmo tempo.

Para isso, usamos um circuito ressonante, que é uma combinação de:

  • Bobina (Indutor): um fio enrolado em espiras, que armazena energia no campo magnético.
  • Capacitor: armazena energia no campo elétrico.

Esses dois componentes juntos formam um circuito LC (Indutância + Capacitância).

O circuito LC responde com mais força à frequência para a qual está ajustado, funcionando como um filtro sintonizador.

Fórmula da Frequência de Ressonância:

\[f_0 = \frac{1}{2\pi \sqrt{LC}}\]

Onde:

  • \(f_0\)​ = frequência central (em Hertz)
  • L = indutância da bobina (em Henries)
  • C = capacitância do capacitor (em Farads)

Explicando de maneira fácil:

  • Se você muda a indutância (L) ou a capacitância (C), muda a frequência que o rádio “escuta” melhor.
  • Assim você sintoniza diferentes estações!

Nos rádios de galena mais simples, às vezes nem se usa um capacitor separado — a capacitância pode vir da própria construção da bobina ou da proximidade de componentes.

Retificando o Sinal: A Função do Cristal

Depois que o sinal de rádio é selecionado pelo circuito LC, ele ainda é uma onda alternada de alta frequência (em torno de centenas de kHz).

O ponto de contato entre o cristal de galena e o “bigode de gato” atua como um diodo, retificando essa onda — ou seja, deixando passar apenas uma direção da corrente.

Essa operação filtra o sinal e revela a modulação em amplitude — a variação que carrega o som da voz, da música ou do que está sendo transmitido.


Transformando Corrente em Som: O Fone de Ouvido

Finalmente, o sinal retificado chega ao fone de ouvido de alta impedância.

Por ser um sinal extremamente fraco (pouquíssimos microamperes), é necessário um fone de ouvido muito sensível.
Esses fones, normalmente magnéticos, conseguem vibrar suas membranas com pequenas correntes, produzindo sons audíveis.

Um Pequeno Resumo da Jornada do Sinal:

  1. A antena capta as ondas de rádio.
  2. A bobina (e capacitor) sintonizam uma frequência.
  3. O cristal de galena detecta o sinal (atuando como um diodo).
  4. O fone de ouvido transforma o sinal em som.

Uma Observação Curiosa

O funcionamento do rádio de galena não é perfeito: ele é bastante sensível ao ponto de contato no cristal!
Por isso, quem usava um rádio desses precisava ajustar manualmente a posição da agulha até encontrar um ponto que funcionasse bem — um verdadeiro exercício de paciência e precisão!

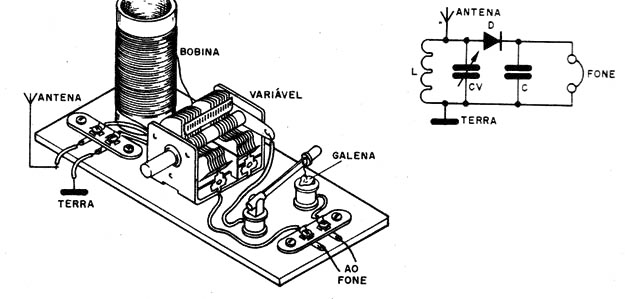

fonte: https://www.newtoncbraga.com.br/projetos-educacionais/10133-radio-de-galena-tel129.html

Diodo de Germânio: Um Substituto Moderno para o Cristal de Galena

O Que é o Diodo de Germânio?

O diodo de germânio é um componente semicondutor fabricado de maneira industrial, usando o elemento germânio (Ge), que também é um material semicondutor, assim como a galena.

Assim como o cristal de galena, o diodo de germânio permite que a corrente elétrica passe em apenas um sentido, funcionando como um diodo retificador.

Mas qual é a diferença principal?
Enquanto o cristal de galena exige um ajuste manual extremamente cuidadoso do “bigode de gato” para encontrar o ponto de retificação, o diodo de germânio já vem pronto e calibrado para funcionar de forma consistente.


Por Que o Diodo de Germânio Pode Substituir o Cristal de Galena?

Existem algumas razões técnicas muito boas para usar um diodo de germânio em rádios de cristal, especialmente quando a galena natural não está disponível:

  1. Baixa Tensão de Condução
    O diodo de germânio tem uma tensão de condução direta muito baixa, tipicamente em torno de 0,2V a 0,3V.
    (Para comparação: o silício, usado nos diodos modernos comuns, precisa de cerca de 0,6V a 0,7V para conduzir.) Essa baixa tensão é perfeita para sinais de rádio muito fracos, que precisam de um diodo que “abra” com pouquíssima energia.
  2. Alta Sensibilidade
    Como o sinal de rádio é muito pequeno, a facilidade com que o diodo de germânio conduz corrente permite uma detecção eficiente da modulação de áudio.
  3. Facilidade de Uso
    Com o diodo de germânio, não é necessário ajustar a posição como no bigode de gato sobre o cristal de galena.
    Basta conectar e usar!

Exemplos de Diodos de Germânio Usados

Alguns modelos clássicos que são muito indicados para substituir o cristal de galena em rádios de cristal são:

  • 1N34
    Um dos diodos de germânio mais populares, usado justamente em projetos de rádios de cristal.
  • 1N60
    Um modelo mais moderno e facilmente encontrado no mercado, também excelente para detecção de sinais de rádio AM.

Esses diodos são especialmente construídos para ter:

  • Baixa capacitância interna (para não distorcer o sinal de rádio)
  • Alta sensibilidade
  • Baixo custo

Nota:
Embora qualquer diodo de germânio tecnicamente funcione, é recomendado usar esses modelos porque eles foram otimizados para frequências de rádio.


Comparação de Comportamento

Tabela Resumida:

CaracterísticaCristal de GalenaDiodo de Germânio (ex: 1N34)
FonteNatural (PbS)Fabricado industrialmente (Ge)
Tensão de condução~0,2V a 0,3V~0,2V a 0,3V
Ajuste necessárioSim (bigode de gato)Não
ConsistênciaVaria com o ponto de contatoMuito estável
Facilidade de usoDifícil para iniciantesMuito fácil

Pequeno Resumo Didático

Se você quiser montar um rádio de cristal hoje e não tiver acesso a um cristal de galena natural (ou quiser algo mais prático), usar um diodo de germânio é a melhor escolha.
Você terá o mesmo princípio de funcionamento — detecção de sinais de rádio sem bateria — mas com mais confiabilidade e simplicidade.

A Barreira de Potencial: O Segredo que Permite a Detecção do Rádio

Entendendo o Conceito

Dentro de um material semicondutor como a galena ou o germânio, existe uma estrutura interna chamada de rede cristalina.
Essa rede é composta de átomos organizados de maneira muito regular.

Agora, imagine o seguinte:

  • Em alguns lugares dentro desse cristal, faltam elétrons (criando os chamados buracos, que agem como cargas positivas).
  • Em outros lugares, sobram elétrons livres, prontos para se mover.

Quando colocamos um metal (como a agulha do bigode de gato) em contato com esse cristal, ocorre uma redistribuição de cargas elétricas bem na superfície onde eles se tocam.

Essa redistribuição cria a chamada:

Barreira de Potencial

A barreira de potencial é uma região muito fina (alguns átomos de espessura) onde:

  • De um lado, há excesso de elétrons (carga negativa).
  • Do outro, há falta de elétrons (carga positiva).

Essa região impede que a corrente elétrica flua livremente nos dois sentidos.

Só quando aplicamos uma pequena tensão na direção correta é que a barreira é vencida, e a corrente começa a fluir — esse é o famoso comportamento de diodo!


Como a Barreira Funciona no Rádio

Quando a onda de rádio gera uma corrente alternada:

  • Em metade do tempo, a corrente tenta atravessar a barreira no sentido favorável — e consegue.
  • Na outra metade, a corrente tenta passar no sentido contrário — e é bloqueada.

Essa ação “deixar passar para um lado e bloquear para o outro” transforma o sinal de alta frequência numa variação lenta que podemos ouvir: o áudio.


Fórmula Básica da Barreira de Potencial

A tensão necessária para vencer a barreira de potencial é chamada de tensão de limiar ou tensão de junção.

Essa tensão depende do material:

  • Galena (PbS): cerca de 0,2V
  • Germânio (Ge): cerca de 0,2V a 0,3V
  • Silício (Si): cerca de 0,6V a 0,7V

A fórmula que modela a corrente em função da tensão na barreira já foi apresentada anteriormente: \[I = I_S \left( e^{\frac{qV}{kT}} – 1 \right)\]

Onde o termo eqVkTe^{\frac{qV}{kT}}ekTqV​ mostra que um pequeno aumento na tensão VVV gera um grande aumento na corrente, mas só no sentido correto (polarização direta).


Uma Analogia Bem Fácil

Pense na barreira de potencial como um portão automático:

  • Se você empurra o portão na direção certa com pouca força (pouca tensão), ele se abre.
  • Se você tentar puxar do lado errado, o portão não abre de jeito nenhum!

Assim funciona o diodo feito de galena ou de germânio: ele deixa a corrente “empurrar” no sentido certo e bloqueia no sentido errado.


Pequena Curiosidade Final

Essa formação de barreira de potencial é um dos primeiros fenômenos estudados na física dos semicondutores e é a base para a invenção de todos os dispositivos eletrônicos modernos, como:

  • Transistores
  • LEDs
  • Células solares
  • Circuitos integrados

O rádio de galena foi, portanto, um dos primeiros dispositivos da história a usar a física dos semicondutores na prática, antes mesmo da invenção dos transistores!

Como Construir um Rádio de Galena Moderno Usando um Diodo 1N34

Materiais Necessários

Para montar um rádio de galena moderno — substituindo o cristal de galena pelo diodo de germânio 1N34 — você vai precisar de:

  • 1 diodo de germânio 1N34 (ou 1N60)
  • 1 bobina (pode ser feita manualmente com fio esmaltado)
  • 1 capacitor variável (opcional, para ajuste fino da estação)
  • 1 antena (um fio longo de cobre)
  • 1 aterramento (um fio conectado a uma haste de metal cravada no chão)
  • 1 fone de ouvido de alta impedância (cristal ou piezoelétrico)
  • Fios de ligação e suporte (como tábua de madeira para montar tudo)

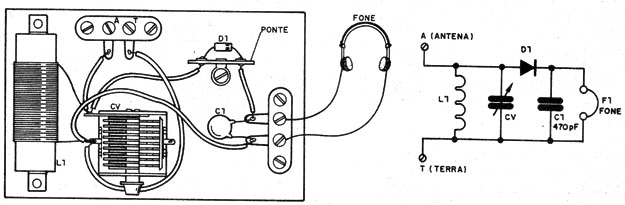

Esquemático do Circuito

O circuito é extremamente simples.
Aqui está o desenho lógico (vou descrever para ficar fácil de visualizar):

fonte: https://www.newtoncbraga.com.br/projetos-educacionais/10133-radio-de-galena-tel129.html

Explicação:

  • A antena capta as ondas de rádio.
  • A bobina seleciona a frequência desejada (sintonização).
  • O diodo 1N34 retifica o sinal, transformando a alta frequência em uma variação audível.
  • O fone de ouvido converte a variação de corrente em som.
  • O terra fecha o circuito e melhora a captação da antena.

Montagem Passo a Passo

  1. Prepare a antena:
    Um fio de cobre simples de uns 10 a 20 metros já é suficiente para captar sinais AM.
  2. Faça a bobina:
    Pegue um tubo (como um tubo de PVC fino) e enrole cerca de 60 a 100 espiras de fio esmaltado fino (por exemplo, fio 26 AWG).
    Deixe pontas para conectar o circuito.
  3. Conecte o capacitor (opcional):
    Um capacitor variável (como os usados em rádios antigos) pode ser conectado em paralelo com a bobina para facilitar a sintonização de diferentes estações.
  4. Instale o diodo de germânio 1N34:
    Conecte um lado da bobina ao ânodo do diodo (lado sem a faixa).
    O catodo (lado com a faixa preta) do diodo vai para o fone de ouvido.
  5. Conecte o fone de ouvido:
    O fone de alta impedância (2 kΩ ou mais) deve ser ligado entre o catodo do diodo e o terra.
  6. Ligue o terra:
    Um fio conectado a uma haste metálica cravada no solo ou a um bom aterramento elétrico.

Dicas Práticas para Melhor Resultado

  • Use o maior fio de antena possível. Quanto maior, melhor a captação.
  • Ajuste a bobina e o capacitor. Se estiver usando um capacitor variável, gire-o devagar até encontrar estações.
  • Coloque o rádio longe de fontes de ruído elétrico, como computadores ou lâmpadas fluorescentes.
  • Use fones de ouvido antigos de alta impedância. Fones modernos de baixa impedância geralmente não funcionam bem nesse tipo de rádio.

O Rádio de Galena como Detector de Envelope

O Que é um Envelope em Ondas de Rádio?

Quando uma estação de rádio transmite um sinal, ela utiliza uma técnica chamada modulação em amplitude (AM).
Isso significa que:

  • A frequência da onda (quantas oscilações por segundo) fica constante.
  • O que varia é a amplitude (o “tamanho” da onda), de acordo com o som (voz, música, etc).

Imagine a onda de rádio como uma corda vibrando:

  • A frequência é quão rápido ela vibra.
  • A amplitude é o quão alto ou baixo ela oscila.

O formato da variação da amplitude ao longo do tempo é chamado de envelope.

Esse envelope é a informação que queremos extrair — é onde estão armazenados os sons!


O Papel do Rádio de Galena

O rádio de galena funciona como um detector de envelope:

  1. O diodo (galena ou germânio) deixa passar apenas as partes positivas da onda de rádio (meia onda).
  2. O capacitor (presente ou implícito no circuito) ajuda a “alisar” as oscilações rápidas, destacando a forma do envelope.
  3. O fone de ouvido reproduz essa forma como som audível.

Assim, o rádio separa o envelope da portadora de alta frequência e nos entrega o áudio original!


Explicação Visual

Pense assim:

  • Antes do diodo: uma onda muito rápida subindo e descendo milhões de vezes por segundo.
  • Depois do diodo: apenas os topos das ondas, formando um contorno (o envelope).
  • No fone: vibrações lentas e audíveis seguindo o formato desse contorno.

É exatamente o contorno do som que foi transmitido pela estação de rádio!


Fórmula Básica da Detecção de Envelope

Embora o rádio de galena seja puramente analógico e simples, a teoria matemática por trás pode ser descrita assim:

Seja V(t)V(t)V(t) a tensão da onda modulada: \[V(t) = [A + m(t)] \cos(2\pi f_c t)\]

Onde:

  • A é a amplitude da portadora.
  • m(t) é o sinal de áudio (a música ou voz, variando com o tempo).
  • f_c​ é a frequência da portadora (como 600 kHz para uma estação AM).

Após a detecção pelo diodo, o circuito extrai m(t), que é o som original!


Pequena Conclusão

O rádio de galena é, na essência, um dos primeiros circuitos eletrônicos que fazem processamento de sinal:
Ele isola a informação útil (o som) da portadora de alta frequência.

Tudo isso:

  • Sem amplificadores.
  • Sem energia externa.
  • Apenas usando as propriedades naturais dos semicondutores e um circuito super simples.

Ele é um exemplo brilhante de como conceitos profundos da física e da engenharia podem ser aplicados de maneira elegante e acessível.


Conclusão Geral do Artigo

O rádio de galena nos ensina que:

  • A eletrônica pode ser simples, poderosa e mágica.
  • A física dos semicondutores, mesmo sem complicações quânticas, pode ser entendida e usada de forma prática.
  • Conceitos como junção metal-semicondutor, barreira de potencial e detecção de envelope fazem parte da história da tecnologia moderna.

Se você quiser sentir na prática o nascimento da eletrônica, construir um rádio de galena é uma das melhores experiências possíveis!

Sobre o Autor

0 0 votos
Article Rating
Inscrever-se
Notificar de
0 Comentários
mais antigos
mais recentes Mais votado
Feedbacks embutidos
Ver todos os comentários
0
Adoraria saber sua opinião, comente.x
