Tutorial: Integrando C++ e Verilog-A em Simulações no QSpice

Este tutorial ensina como incluir código C++ e Verilog-A em simulações no QSpice, abordando desde a criação dos blocos até a execução das simulações. Você aprenderá a integrar funcionalidades complexas, permitindo simulações de circuitos digitais e analógicos, independentemente da complexidade.

Objetivo

Instruir engenheiros e desenvolvedores na integração de módulos de código C++ e Verilog-A em simulações no QSpice, facilitando a criação de modelos de circuitos digitais e analógicos complexos.

Requisitos

• QSpice instalado.
• Conhecimento básico de programação em C++ e Verilog-A.

Passo 1: Desenhar o Bloco Inicial

Desenhe o Bloco Inicial:

Este bloco será configurado para representar uma DLL, com suporte a funções digitais e analógicas.

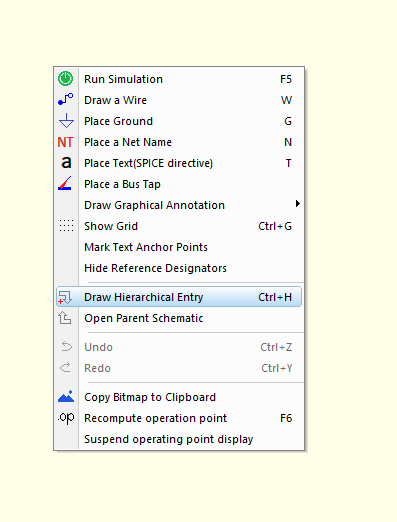

No QSpice, desenhe um bloco que conterá o código usando Draw Hierarchical Entry.

Passo 2: Configuração do Bloco

Configuração do Bloco:

Clique com o botão direito no bloco desenhado no QSpice e selecione Show Symbol Properties.

No campo Symbol Type, altere para ∅, indicando que o bloco será tratado como uma DLL.

Adicionar Portas

Identifique o tipo de dado da porta, como iremos lidar com valores analógicos selecione Float 64 bits.

Adicione as portas de entrada e saída organize de forma a ficar coerente com suas funções.

Nomeie cada porta, Entrada e Saída.

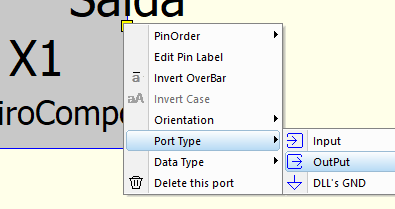

Selecione o tipo de porta.

É importante a ordem que se adiciona as portas, portanto comecei pela porta de entrada, e então a de saída.

Nomeação:

• Nomeie o bloco de forma clara, como “ModuloAnalise”.

Passo 3: Escrever e Compilar Código C++

Abertura da Interface C++

Se necessário, crie um template.

Clique com o botão direito no bloco e selecione C++ Interface > Open C++ Source.

Ele irá te perguntar se deseja criar o arquivo com base num template padrão, neste caso responda sim.

Selecionando as Estruturas de código

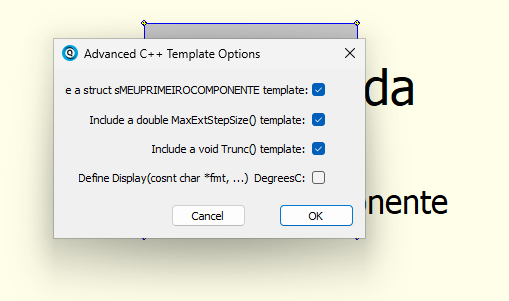

Selecione as três primeiras opções.

Explicando o Código C++

Vamos explicar a estrutura do código C++ gerado para o QSpice e como ele interage com o circuito simulado.

• Struct sMEUPRIMEIROCOMPONENTE: O struct sMEUPRIMEIROCOMPONENTE é uma estrutura de dados que serve como um contêiner para armazenar o estado interno do componente durante a simulação. Ele é usado para preservar informações entre as diferentes chamadas da função meuprimeirocomponente. O opaque, que é um ponteiro para esta estrutura, permite que a função mantenha e manipule o estado do componente entre as simulações.
• Union uData: A union uData permite acessar diferentes tipos de dados usando a mesma área de memória. No QSpice, uData mapeia as variáveis de simulação para os tipos corretos, como double para valores de Entrada e Saída.
• Função meuprimeirocomponente: Esta função avalia o módulo de simulação, recebendo um ponteiro para sMEUPRIMEIROCOMPONENTE, o tempo t, e um array data de tipo uData, que mapeia as portas:

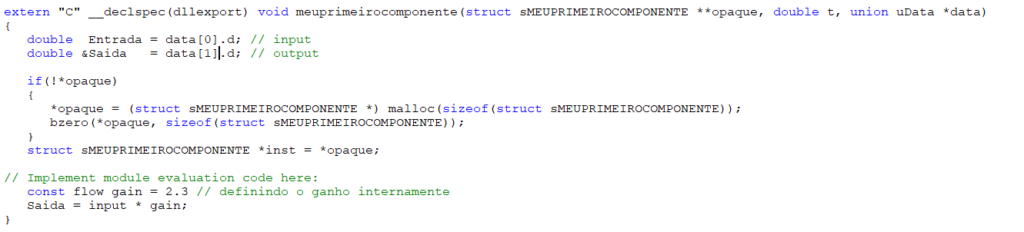

  cpp extern “C” __declspec(dllexport) void meuprimeirocomponente(struct sMEUPRIMEIROCOMPONENTE **opaque, double t, union uData *data) { double Entrada = data[0].d; double &Saida = data[1].d;
• Uso de uData: Permite que o código C++ acesse as portas do componente independentemente do tipo de dado subjacente.
• Inicialização de opaque: Se opaque não estiver inicializado, ele é alocado e zerado usando a função bzero:
if(!*opaque) {
*opaque = (struct sMEUPRIMEIROCOMPONENTE *) malloc(sizeof(struct sMEUPRIMEIROCOMPONENTE));
bzero(*opaque, sizeof(struct sMEUPRIMEIROCOMPONENTE));
}
• Bloco de Inicialização com bzero: A função bzero zera a memória alocada para sMEUPRIMEIROCOMPONENTE, garantindo que todos os campos comecem com valores definidos.

Escrever o Código C++

Após a inicialização do ponteiro opaque, o código que implementa a lógica do componente deve ser inserido logo após essa verificação e alocação. Este código representa a função principal do módulo, onde a lógica de simulação é implementada.

Por exemplo, se o módulo deve aplicar um ganho a um sinal de entrada, o código seria inserido da seguinte forma:

const float gain = 2.3;  // Definindo o ganho internamente
Saida = Entrada * gain;  // Aplicando o ganho à entrada

Neste trecho, o sinal de Entrada é multiplicado pelo valor fixo de gain para produzir o sinal de Saída. Esse código deve ser colocado logo após a inicialização do ponteiro opaque, dentro da função meuprimeirocomponente.

Compilar o Código

• Compile o código clicando com o botão direito no bloco e selecionando Compile.

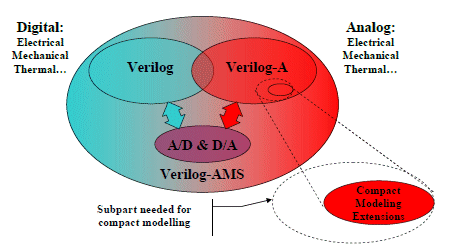

Passo 4: Escrever e Compilar Código Verilog-A

Duplicar o Bloco:

• Copie o bloco criado no Passo 1 e renomeie-o para usá-lo com código Verilog-A.

Abertura da Interface Verilog-A:

• Clique com o botão direito no novo bloco e selecione Verilog Interface > Open Verilog Source.
• Crie um template Verilog-A se necessário.

Declarar Parâmetros e Portas no Verilog-A:

• Ordem das Portas e Parâmetros: A ordem das portas no código Verilog-A deve coincidir com a ordem no esquemático do QSpice para garantir o correto mapeamento dos sinais.
• Parâmetros Internos: Parâmetros como threshold, high_value, e low_value são fixos durante a simulação. Para modificá-los, pare a simulação, ajuste os valores no código, recompile e reinicie:
  module analog_module(input real vin, output real vout);
parameter real threshold = 0.5;
parameter real high_value = 1.0;
parameter real low_value = 0.0;

always @(vin)
vout = (vin > threshold) ? high_value : low_value;
endmodule
• Ajuste dos Parâmetros em Tempo de Simulação: Para ajustar os parâmetros durante a simulação, externalize-os através de portas:
  module analog_module(input real vin, input real vthresh, output real vout);
real high_value = 1.0;
real low_value = 0.0;
always @(vin)
vout = (vin > vthresh) ? high_value : low_value; endmodule

Compilar o Código:

• Compile o código Verilog-A. Após corrigir eventuais erros, o QSpice confirmará a criação da DLL.

Passo 5: Configurar e Executar a Simulação

Configuração da Simulação:

• Conhecimento em SPICE: Para configurar a simulação corretamente, é necessário um entendimento básico do SPICE, pois o processo envolve a construção de um circuito utilizando fontes de tensão e elementos de interconexão, como resistores e capacitores.

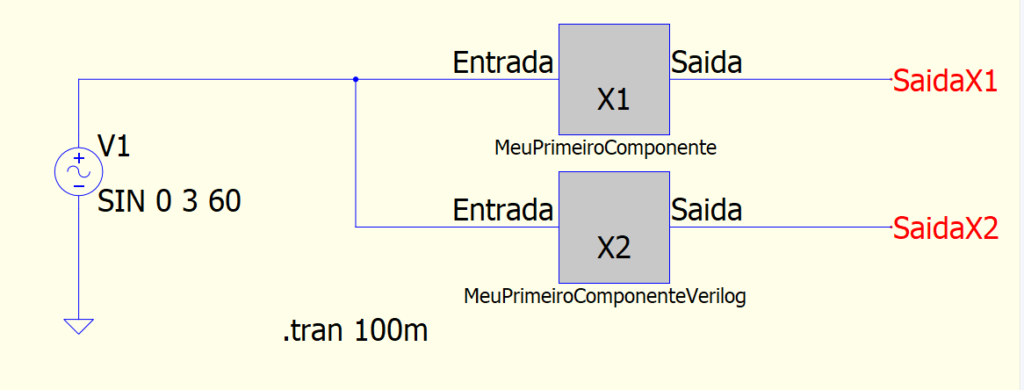

• Adicionar Fontes de Tensão: Insira uma fonte de tensão no circuito, de preferência uma senoidal, arbitrária ou exponencial, que forneça um sinal variável. Este sinal deve ser conectado à porta de Entrada de cada bloco X1 e X2.
• Adicionar Ground: Conecte o terminal negativo da fonte de tensão a um nó de ground (terra). Este passo é fundamental, pois o SPICE exige a presença de um nó de ground como referência para realizar as simulações.
• Conexão das Portas de Saída: A porta de Saída de cada bloco deve ser conectada a um fio (wire) que não se conecta a lugar algum. Isso é necessário para que, durante a simulação, os valores nas portas de saída possam ser medidos corretamente.

Execução da Simulação:

• Execute a simulação e observe as formas de onda na Entrada e Saída dos blocos. Verifique se os resultados obtidos estão de acordo com o comportamento esperado do circuito.

Análise dos Resultados:

• Verifique se o comportamento do circuito está de acordo com as expectativas. Ajuste parâmetros e recompile, se necessário.

Exemplos Avançados

Explore o exemplo Practical Switch Mode Power Supply no QSpice:

• Navegue até File > Open Demo.
• Estude o exemplo para aprender como integrar modelos complexos com C++ e Verilog-A.

Dicas Avançadas

• Simulação Mista: Combine circuitos analógicos e digitais dentro do QSpice para criar simulações complexas.
• Automatização com Scripts: Use C++ para automatizar processos dentro das simulações, como detectar estados específicos e ajustar parâmetros dinamicamente.

Referências

• Engelhardt, M. (2023). How to Include C++ and Verilog in QSpice Simulations. YouTube.
• Accellera Systems Initiative. (2019). Verilog-AMS Language Reference Manual Version 2.4. Accellera.

Este tutorial foi elaborado para guiá-lo na integração de C++ e Verilog-A em suas simulações no QSpice. Se você quiser ver este tutorial em ação, convido você a assistir ao vídeo no YouTube. Não deixe de visitar o canal, inscrever-se, curtir o vídeo e comentar com suas dúvidas e sugestões. Sua participação é muito importante!
