O capacitor é um dos componentes fundamentais da eletrônica, presente em quase todos os circuitos que envolvem corrente alternada (CA). Uma de suas propriedades mais intrigantes é a capacidade de defasar a corrente em relação à tensão — isto é, provocar um deslocamento de fase entre essas duas grandezas. Mas o que isso realmente significa? Como essa defasagem acontece na prática? E o mais importante: por que isso acontece do ponto de vista físico e matemático?
Neste artigo, vamos explorar essa característica do capacitor de maneira progressiva, começando pela compreensão intuitiva de seu funcionamento, avançando para as equações que descrevem seu comportamento, e terminando com exemplos práticos e representações gráficas. Nosso objetivo é fornecer um entendimento completo e acessível, para que mesmo quem está começando agora na eletrônica possa dominar esse conceito fundamental.
ntendendo o Comportamento de um Capacitor
Para compreender como ocorre a defasagem de um sinal em um capacitor, precisamos primeiro entender o comportamento físico básico desse componente.
Um capacitor é formado por duas placas condutoras separadas por um material isolante chamado dielétrico. Quando aplicamos uma tensão entre essas placas, ocorre o armazenamento de carga elétrica. A quantidade de carga armazenada (QQQ) está relacionada à tensão (VVV) e à capacitância (CCC) através da fórmula fundamental: \[Q = C \times V\]
Onde:
- Q é a carga elétrica (em coulombs, C),
- C é a capacitância (em farads, F),
- V é a tensão (em volts, V).
Aqui é importante ressaltar: o capacitor não permite a passagem de corrente contínua (DC) indefinidamente, mas responde a variações de tensão — em outras palavras, ele “reage” às mudanças, armazenando e liberando cargas.
De forma prática:
- Se a tensão aplicada é constante, o capacitor se carrega até atingir essa tensão e a corrente para de circular.
- Se a tensão varia no tempo (como em sinais senoidais ou alternados), o capacitor continuamente se carrega e descarrega, gerando uma corrente associada à variação dessa tensão.
Essa característica de “responder às variações” é o que inicia o fenômeno da defasagem entre corrente e tensão, como exploraremos no próximo capítulo.
A Defasagem de Corrente e Tensão: Conceito e Primeiras Intuições
Agora que já entendemos que o capacitor responde às variações da tensão armazenando e liberando cargas, podemos introduzir o conceito de defasagem.
Na prática, quando aplicamos uma tensão alternada (como uma senoide) a um capacitor, a corrente que circula no circuito não está sincronizada com a tensão.
A corrente se adianta à tensão.
Isso quer dizer que:
- O pico de corrente acontece antes do pico de tensão.
- A corrente atinge seu valor máximo quando a tensão está mudando mais rapidamente, e não quando a tensão atinge seu valor máximo.
Por quê?
Porque o capacitor “sente” a taxa de variação da tensão, e não seu valor absoluto.
Isso significa que a corrente que passa pelo capacitor depende da velocidade com que a tensão muda — isto é, da derivada da tensão em relação ao tempo.
De maneira intuitiva:
- Se a tensão sobe rapidamente ➔ grande corrente é gerada.
- Se a tensão está constante ➔ corrente tende a zero.
Esse comportamento leva a uma diferença de fase de 90 graus entre corrente e tensão em um capacitor ideal, com a corrente adiantada em relação à tensão.

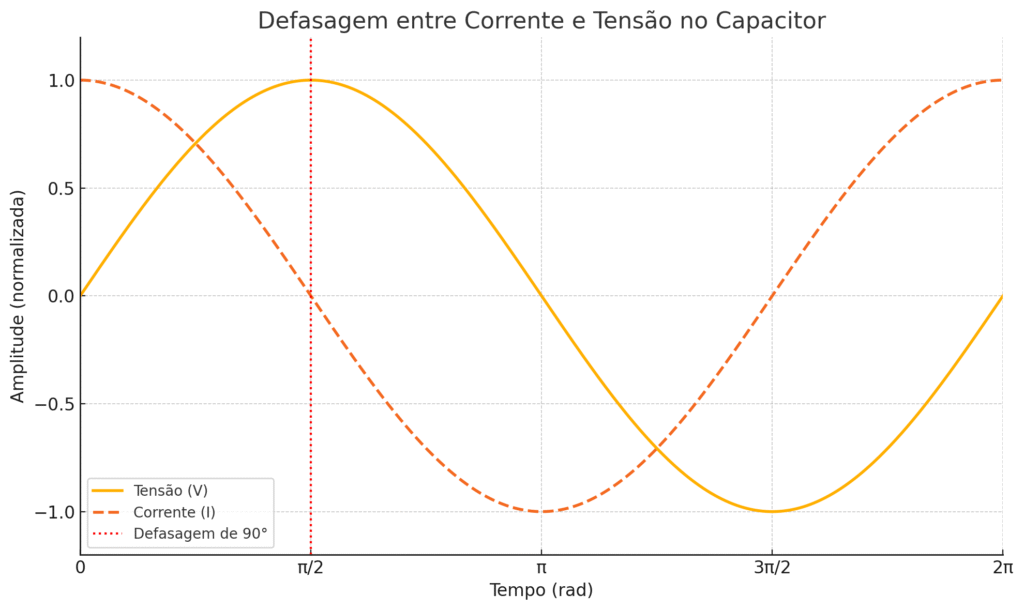

Visualmente, se olharmos para gráficos de corrente e tensão:
- A corrente está no seu máximo quando a tensão está cruzando zero e subindo.
- A tensão atinge o pico depois da corrente ter atingido seu máximo.
Essa diferença é o que chamamos de defasagem de 90° (ou \(\frac{\pi}{2}\) radianos) em circuitos puramente capacitivos.
A Justificativa Matemática: Equações Fundamentais
Agora que visualizamos o comportamento de defasagem entre corrente e tensão no capacitor, é hora de entender matematicamente por que isso acontece.
Partimos da relação básica que define a corrente em um capacitor: \[i(t) = C \times \frac{d}{dt}\]
Onde:
- i(t) é a corrente instantânea,
- C é a capacitância (em farads, F),
- \(v(t)\frac{d}{dt}\) é a derivada da tensão em relação ao tempo.
O que essa equação diz?
Ela nos mostra que a corrente não depende diretamente da tensão aplicada, mas sim da variação da tensão no tempo — ou seja, da rapidez com que a tensão muda.
Vamos ver isso com um exemplo prático:
Se aplicarmos uma tensão senoidal ao capacitor, como: \[v(t) = V_m \sin(\omega t)\]
onde:
- \(V_m\) é a amplitude da tensão,
- \(\omega\) é a frequência angular do sinal (\(\omega = 2\pi f\)).
Então, a corrente i(t) será: \[i(t) = C \times \frac{d}{dt} \left( V_m \sin(\omega t) \right)\]
\[i(t) = C \times V_m \times \omega \cos(\omega t)\]
Agora, lembrando que: \[\cos(\omega t) = \sin\left(\omega t + \frac{\pi}{2}\right)\]
Podemos reescrever: \[i(t) = C \times V_m \times \omega \sin\left(\omega t + \frac{\pi}{2}\right)\]
Essa expressão mostra claramente que a corrente é uma senoide adiantada de 90° em relação à tensão!
Resumo desta seção:
- A corrente em um capacitor é proporcional à derivada da tensão.
- Aplicando uma tensão senoidal, a corrente resultante é também uma senoide, mas adiantada de 90°.
- Essa defasagem é consequência direta da natureza da derivada da função seno.
Análise no Domínio da Frequência: Impedância Capacitiva
Para entender ainda melhor a defasagem causada por um capacitor, precisamos agora entrar no conceito de impedância — que é como a resistência ao fluxo de corrente se comporta em circuitos de corrente alternada (CA).
Enquanto a resistência elétrica em corrente contínua é simplesmente um valor fixo R, na corrente alternada nós usamos o conceito de impedância (Z), que leva em conta tanto a resistência como os efeitos de capacitância e indutância, incluindo suas influências na fase do sinal.
No caso específico do capacitor, a impedância é dada pela fórmula: \[Z_C = \frac{1}{j\omega C}\]
Onde:
- \(Z_C\) é a impedância do capacitor (em ohms, Ω),
- j é a unidade imaginária (\(j^2 = -1\)),
- ω é a frequência angular (\(\omega = 2\pi f\)),
- C é a capacitância (em farads, F).
Analisando essa fórmula:
- O sinal j no denominador indica que existe um deslocamento de -90° na fase para a tensão em relação à corrente.
- Em termos de números complexos, dividir por j equivale a um atraso de 90° para a tensão — o que é o mesmo que dizer que a corrente adianta 90° em relação à tensão.
O que mais aprendemos com isso?
- A magnitude da impedância capacitiva diminui conforme a frequência aumenta: \[|Z_C| = \frac{1}{\omega C}\]
Ou seja:
- Frequências altas ➔ o capacitor oferece menos oposição ao fluxo de corrente (impedância baixa).
- Frequências baixas ➔ o capacitor oferece mais oposição (impedância alta).
Em frequências muito altas, o capacitor praticamente se comporta como um curto-circuito. Em frequências muito baixas (como corrente contínua, (f=0), ele se comporta como um circuito aberto.
Exemplos Práticos e Aplicações
Agora que entendemos a teoria por trás da defasagem causada por um capacitor, vamos ver como isso se manifesta na prática, em aplicações reais da eletrônica.
1. Filtros Passa-Altas e Passa-Baixas
Em filtros eletrônicos simples, compostos de capacitores e resistores, a defasagem é essencial para moldar o comportamento do circuito:
- Filtro Passa-Altas (RC em série): o capacitor bloqueia frequências baixas (onde a impedância é alta) e deixa passar frequências altas (onde a impedância é baixa).
- Filtro Passa-Baixas (RC em paralelo): o capacitor desvia as frequências altas para o terra (onde sua impedância é baixa), deixando passar apenas as frequências baixas.
Nesses circuitos, a defasagem entre corrente e tensão em diferentes pontos do circuito é fundamental para determinar o que “passa” e o que “é bloqueado”.
2. Circuitos de Acoplamento de Sinais
Capacitores são usados para “acoplar” sinais alternados entre diferentes estágios de um circuito, bloqueando o componente DC.
Graças à sua característica de baixa impedância em altas frequências, eles permitem que o sinal AC passe sem carregar a tensão DC de um estágio para outro, evitando a polarização incorreta de transistores ou amplificadores.
3. Circuitos Osciladores
Osciladores eletrônicos, como aqueles usados em rádios ou relógios, também dependem da defasagem provocada por capacitores e indutores para criar as condições de realimentação positiva necessária à sustentação de oscilações.
4. Correção de Fator de Potência
Em sistemas elétricos de potência, bancos de capacitores são usados para corrigir o fator de potência. A defasagem natural entre corrente e tensão causada por cargas indutivas (como motores) é parcialmente compensada pela defasagem oposta provocada pelos capacitores.
Resumo desta seção:
- A defasagem de corrente em capacitores é explorada ativamente em projetos de filtros, acoplamento de sinais, osciladores e correção de fator de potência.
- Entender a defasagem é essencial para prever e projetar o comportamento dos circuitos.
Conclusão
O comportamento de defasagem entre corrente e tensão em capacitores é uma das características mais fascinantes e essenciais da eletrônica.
Através da análise física, matemática e prática, vimos que:
- A corrente em um capacitor é proporcional à taxa de variação da tensão — e não à tensão em si.
- Isso resulta em uma adiantação de 90° da corrente em relação à tensão, um fenômeno conhecido como defasagem capacitiva.
- Matematicamente, esse comportamento é descrito tanto no domínio do tempo (por derivadas) quanto no domínio da frequência (por impedâncias complexas).
- A defasagem capacitiva é amplamente explorada em aplicações práticas, desde filtros eletrônicos até sistemas de potência industrial.
Compreender profundamente esse fenômeno permite projetar circuitos com mais eficiência, prever o comportamento dinâmico dos sinais e solucionar problemas de forma mais precisa.
Dominar o conceito de defasagem é dar um passo importante na jornada de qualquer estudante ou profissional de eletrônica, pois abre portas para temas mais avançados como filtros ativos, eletrônica analógica, análise de sinais e até sistemas de controle.
