Por que o dissipador é parte do projeto eletrônico, não apenas um acessório

Quando projetamos um amplificador de áudio com transistores de potência, é comum olhar primeiro para tensão, corrente, potência sonora, impedância do alto-falante e qualidade do sinal. Porém, existe um ponto que decide se o circuito vai funcionar por anos ou queimar em poucos minutos: o caminho térmico entre a junção interna do transistor e o ar ao redor do equipamento.

O transistor de potência não transforma toda a energia elétrica em sinal útil para o alto-falante. Uma parte significativa dessa energia vira calor. Esse calor nasce dentro do semicondutor, mais especificamente na junção, que é a região ativa interna onde ocorre o controle da corrente. A partir daí, ele precisa atravessar o encapsulamento do transistor, passar pela superfície metálica de montagem, atravessar o isolador térmico quando usado, chegar ao dissipador e finalmente ser transferido para o ar ambiente.

Em amplificadores lineares, especialmente de classe AB, esse problema é ainda mais importante porque os transistores de saída trabalham em uma região intermediária: nem totalmente ligados, nem totalmente desligados. Isso significa que eles podem ter ao mesmo tempo tensão entre coletor e emissor e corrente circulando. Como a potência dissipada é dada, de forma simplificada, por:

\[
P_D = V_{CE} \times I_C
\]

temos calor sempre que existe uma queda de tensão significativa no transistor e corrente passando por ele. Em um amplificador real, essa dissipação muda ao longo do tempo, acompanhando o sinal de áudio, a impedância da carga, a tensão da fonte e o regime de operação.

O dissipador de calor, portanto, não deve ser escolhido apenas “no olho”, nem apenas pelo tamanho físico. O critério correto é térmico. Precisamos calcular se o conjunto transistor, pasta térmica, isolador e dissipador consegue manter a temperatura da junção abaixo do limite seguro especificado no datasheet. Por exemplo, transistores de potência usados em áudio, como o MJL21194, são projetados para aplicações lineares e de alta potência em áudio, e seu datasheet informa parâmetros térmicos importantes, como resistência térmica entre junção e case de 0,7 °C/W e temperatura máxima de junção de 150 °C.

A ideia central do cálculo é semelhante à Lei de Ohm, mas aplicada ao calor. Na eletricidade, uma corrente atravessa uma resistência e gera uma queda de tensão. Na análise térmica, uma potência dissipada atravessa uma resistência térmica e gera uma elevação de temperatura. Assim, usamos a relação:

\[
\Delta T = P_D \times R_{\theta}
\]

onde (\Delta T) é a elevação de temperatura em graus Celsius, \(P_D\) é a potência dissipada em watts e (R_{\theta}) é a resistência térmica em graus Celsius por watt. Quanto maior a potência dissipada ou maior a resistência térmica, maior será a temperatura final da junção.

Essa abordagem é amplamente usada em eletrônica de potência e aparece com frequência em projetos de amplificadores de áudio. Livros como Audio Power Amplifier Design Handbook, de Douglas Self, tratam de dinâmica térmica, compensação térmica e proteção em amplificadores de potência, enquanto Designing Audio Power Amplifiers, de Bob Cordell, dedica atenção ao projeto térmico e ao uso correto de transistores de saída em áudio.

O ponto mais importante desta primeira seção é entender que o dissipador não “resfria magicamente” o transistor. Ele apenas reduz a resistência térmica entre o transistor e o ambiente. Se essa resistência térmica total for alta demais, o calor ficará acumulado no componente, a temperatura da junção subirá e o transistor poderá entrar em degradação, distorção térmica, fuga de corrente, instabilidade ou falha permanente.

Na próxima seção, podemos entrar no modelo térmico completo, mostrando o caminho:

\[
T_J \rightarrow T_C \rightarrow T_S \rightarrow T_A
\]

ou seja: temperatura da junção, temperatura do corpo metálico do transistor, temperatura do dissipador e temperatura ambiente.

O modelo térmico: da junção ao ar ambiente

Para calcular corretamente um dissipador de calor, precisamos enxergar o transistor como parte de uma cadeia térmica. O calor não aparece diretamente no dissipador. Ele nasce dentro da pastilha semicondutora, atravessa o encapsulamento, passa pela interface de montagem e só depois chega ao dissipador. Por fim, o dissipador transfere esse calor para o ar ambiente por condução, convecção e radiação.

A forma mais comum de representar esse caminho é:

\[
T_J \rightarrow T_C \rightarrow T_S \rightarrow T_A
\]

onde \(T_J\) é a temperatura da junção interna do transistor, \(T_C\) é a temperatura do case, ou corpo metálico do encapsulamento, \(T_S\) é a temperatura do dissipador, e \(T_A\) é a temperatura ambiente. Em inglês, essas grandezas aparecem frequentemente como Junction Temperature, Case Temperature, Sink Temperature e Ambient Temperature.

A resistência térmica total entre a junção e o ambiente pode ser vista como a soma de resistências térmicas menores:

\[
R_{\theta JA} = R_{\theta JC} + R_{\theta CS} + R_{\theta SA}
\]

Nessa expressão, \(R_{\theta JA}\) é a resistência térmica total entre a junção e o ambiente; \(R_{\theta JC}\) é a resistência térmica entre a junção e o case; \(R_{\theta CS}\) é a resistência térmica entre o case e o dissipador; e \(R_{\theta SA}\) é a resistência térmica entre o dissipador e o ambiente.

O termo \(R_{\theta JC}\) normalmente vem no datasheet do transistor. No caso do MJL21194, transistor NPN de potência bastante usado em estágios de saída de amplificadores de áudio, o datasheet da onsemi informa resistência térmica junção-case máxima de 0,7 °C/W e temperatura máxima de junção de 150 °C. Isso significa que, para cada watt dissipado dentro do transistor, a junção pode ficar até 0,7 °C mais quente que o corpo metálico do transistor, considerando a condição ideal especificada pelo fabricante.

O termo \(R_{\theta CS}\) depende da montagem mecânica. Se o transistor for fixado diretamente no dissipador com pasta térmica, esse valor pode ser baixo. Se for necessário usar mica, silicone, Kapton ou outro isolador elétrico entre o transistor e o dissipador, a resistência térmica aumenta. Isso acontece porque o isolador elétrico evita curto-circuito entre o coletor, normalmente ligado ao metal do encapsulamento em muitos transistores de potência, e o dissipador, mas cria uma barreira adicional para a passagem do calor.

O termo \(R_{\theta SA}\) é justamente a característica principal do dissipador. Quando um dissipador é especificado como, por exemplo, 1,5 °C/W, isso significa que sua temperatura sobe aproximadamente 1,5 °C acima da temperatura ambiente para cada watt que ele precisa dissipar, dentro das condições de teste do fabricante. Um dissipador de 0,5 °C/W é melhor termicamente que um de 2 °C/W, porque oferece menor resistência à passagem do calor para o ar.

A equação completa da temperatura da junção fica:

\[
T_J = T_A + P_D \times (R_{\theta JC} + R_{\theta CS} + R_{\theta SA})
\]

Essa é a fórmula central do dimensionamento térmico. Ela mostra que a temperatura final da junção depende de quatro fatores: temperatura ambiente, potência dissipada pelo transistor, resistência térmica interna do transistor e qualidade do caminho térmico até o ar. Portanto, não basta escolher um transistor de alta potência. Também é necessário garantir que o calor consiga sair dele.

Também podemos reorganizar a equação para descobrir qual deve ser a resistência térmica máxima do dissipador:

\[
R_{\theta SA} = \frac{T_{J(max)} – T_A}{P_D} – R_{\theta JC} – R_{\theta CS}
\]

Essa forma é a mais útil na prática. Primeiro definimos uma temperatura máxima segura para a junção, depois estimamos a temperatura ambiente máxima, calculamos ou estimamos a potência dissipada e descontamos as resistências térmicas já conhecidas do transistor e da interface. O que sobra é o valor máximo permitido para o dissipador.

Na prática de projeto, raramente usamos \(T_{J(max)}\) exatamente no limite absoluto do datasheet. Embora o MJL21194 suporte até 150 °C de junção, projetar para esse valor deixa pouca margem de segurança. Em amplificadores de áudio, é mais prudente trabalhar com uma temperatura de projeto menor, como 100 °C ou 120 °C, dependendo da confiabilidade desejada, ventilação do gabinete e regime de uso. Essa postura é coerente com a literatura técnica de amplificadores de potência, que trata o projeto térmico como parte essencial da confiabilidade, da distorção térmica e da estabilidade do estágio de saída. Douglas Self aborda esses efeitos no contexto de amplificadores de áudio, enquanto Bob Cordell inclui projeto térmico e uso de transistores de saída em sua abordagem de projeto de amplificadores de potência.

Um ponto importante é que o dissipador não deve ser calculado apenas para a temperatura média de um dia agradável. Um amplificador dentro de um gabinete fechado, próximo a outros equipamentos ou exposto a ambiente quente pode trabalhar com temperatura ambiente interna muito maior que a temperatura do cômodo. Por isso, em projetos conservadores, é comum assumir \(T_A\) entre 40 °C e 50 °C, mesmo que o ambiente externo esteja em torno de 25 °C.

Assim, antes de escolher o dissipador, precisamos responder quatro perguntas: qual é a potência dissipada no transistor, qual é a temperatura ambiente máxima esperada, qual é a temperatura máxima de junção que aceitaremos no projeto e qual é a resistência térmica da montagem entre transistor e dissipador. Sem essas respostas, a escolha do dissipador vira chute.

Como estimar a potência dissipada no transistor de saída

Antes de escolher o dissipador, precisamos estimar quanto calor o transistor realmente terá que dissipar. Essa é uma das partes mais importantes do projeto, porque o dissipador não é calculado diretamente pela potência sonora entregue ao alto-falante, mas pela potência que sobra nos transistores de saída em forma de calor.

Em um amplificador de áudio classe AB com fonte simétrica, por exemplo, podemos imaginar dois transistores principais no estágio de saída: um conduzindo predominantemente o semiciclo positivo e outro conduzindo predominantemente o semiciclo negativo. Em uma topologia complementar, poderíamos usar um par como MJL21193 para o lado PNP e MJL21194 para o lado NPN. Esse par é real e foi desenvolvido para aplicações de potência linear e áudio, sendo especificado pela onsemi como transistores complementares de silício para amplificadores de alta fidelidade. O MJL21194 possui potência máxima de dissipação de 250 W a (T_C = 25 °C), resistência térmica junção-case máxima de 0,7 °C/W e temperatura máxima de junção de 150 °C.

A potência instantânea dissipada em um transistor pode ser entendida por:

\[
p(t) = v_{CE}(t) \times i_C(t)
\]

Isso significa que, em cada instante, o calor gerado depende da tensão que “sobra” sobre o transistor multiplicada pela corrente que passa por ele. Se o transistor conduz muita corrente, mas a tensão sobre ele é pequena, a dissipação pode ser moderada. Se há muita tensão sobre ele, mas quase nenhuma corrente, a dissipação também é baixa. A pior condição aparece quando existe uma combinação intermediária: corrente significativa e tensão significativa ao mesmo tempo.

Em amplificadores classe AB, isso leva a um resultado que às vezes surpreende iniciantes: a maior dissipação nos transistores de saída não ocorre necessariamente quando o amplificador está entregando sua potência máxima ao alto-falante. Em muitos casos, a dissipação máxima ocorre em uma potência de saída intermediária. Isso acontece porque, na potência máxima, grande parte da energia da fonte está sendo transferida para a carga. Em potência intermediária, uma parcela expressiva da energia ainda fica “presa” nos transistores como calor.

Para um amplificador classe B ideal, que é uma aproximação útil para entender o estágio classe AB, a dissipação média em cada transistor pode ser estimada por:

\[
P_{D(transistor)} =
\frac{V_{CC} \cdot V_P}{\pi R_L} -\frac{V_P^2}{4R_L}
\]

onde \(V_{CC}\) é a tensão de uma das metades da fonte simétrica, \(V_P\) é a tensão de pico do sinal na carga e \(R_L\) é a impedância do alto-falante. Essa equação considera um transistor conduzindo durante meio ciclo. Ela é uma aproximação, mas é muito usada para compreender o comportamento térmico de estágios de saída lineares.

A potência entregue à carga, considerando uma onda senoidal, é dada por:

\[
P_O = \frac{V_{RMS}^2}{R_L}
\]

Como:

\[
V_{RMS} = \frac{V_P}{\sqrt{2}}
\]

também podemos escrever:

[
P_O = \frac{V_P^2}{2R_L}
]

A dissipação total nos dois transistores de saída, considerando o par complementar ideal, pode ser aproximada por:

\[
P_{D(total)} =
\frac{2V_{CC} \cdot V_P}{\pi R_L}-\frac{V_P^2}{2R_L}
\]

Essa expressão mostra a diferença entre a potência média retirada da fonte e a potência entregue à carga. O restante vira calor nos transistores.

A condição de máxima dissipação no estágio de saída ocorre quando derivamos a expressão da dissipação em relação a (V_P) e encontramos o ponto máximo. Para cada transistor, a dissipação máxima ocorre aproximadamente quando:

\[
V_P = \frac{2V_{CC}}{\pi}
\]

Substituindo esse valor na equação, obtemos a dissipação máxima por transistor:

\[
P_{D(max/transistor)} =
\frac{V_{CC}^2}{\pi^2 R_L}
\]

E a dissipação total no par de saída fica:

\[
P_{D(max/total)} =
\frac{2V_{CC}^2}{\pi^2 R_L}
\]

Essas fórmulas são muito úteis porque permitem estimar uma condição térmica crítica sem depender apenas da potência nominal anunciada do amplificador. Por exemplo, um amplificador com fonte simétrica de (\pm 35 V), ligado a uma carga de (8 \Omega), teria dissipação máxima aproximada por transistor de:

\[
P_{D(max/transistor)} =
\frac{35^2}{\pi^2 \times 8}
\]

\[
P_{D(max/transistor)} =
\frac{1225}{9,87 \times 8}
\]

\[
P_{D(max/transistor)} \approx 15,5 W
\]

Neste exemplo, cada transistor de saída dissiparia aproximadamente 15,5 W na condição senoidal de máxima dissipação térmica. O par complementar dissiparia aproximadamente:

\[
P_{D(max/total)} \approx 31 W
\]

Esse valor ainda não considera perdas adicionais, corrente de repouso, queda nos resistores de emissor, limitação por saturação, impedância real do alto-falante, variação da fonte com carga, distorção, operação musical não senoidal, gabinete fechado e uso de múltiplos pares em paralelo. Por isso, em um projeto real, usamos margem de segurança.

A corrente de repouso do classe AB também gera calor. Mesmo sem sinal, os transistores de saída ficam levemente polarizados para reduzir a distorção de crossover, que é aquela distorção que aparece quando o semiciclo positivo passa para o negativo. Se a corrente de repouso for alta demais, o amplificador esquenta mesmo em silêncio. Essa dissipação pode ser estimada, de forma simplificada, por:

\[
P_{repouso} \approx V_{CC(total)} \times I_Q
\]

onde \(V_{CC(total)}\) é a tensão total entre os trilhos positivo e negativo da fonte, e \(I_Q\) é a corrente de repouso que atravessa o estágio de saída. Em uma fonte de \(\pm 35 V\), a tensão total é 70 V. Se a corrente de repouso for 50 mA, temos:

\[
P_{repouso} \approx 70 \times 0,05 = 3,5 W
\]

Essa potência não aparece no alto-falante. Ela aparece como calor permanente no estágio de saída, mesmo sem música tocando.

Portanto, para calcular o dissipador, não devemos olhar apenas para a potência de áudio anunciada, como “50 W RMS” ou “100 W RMS”. Devemos estimar a dissipação térmica dos transistores, considerar a condição crítica de operação, somar margens realistas e só então calcular a resistência térmica necessária do dissipador.

Exemplo 1: calculando o dissipador para um amplificador classe AB com MJL21193/MJL21194

Vamos agora transformar o modelo térmico em um cálculo prático. Neste primeiro exemplo, adotaremos um par complementar real de transistores de potência, o MJL21193 e o MJL21194, fabricados pela onsemi. O datasheet informa que esses transistores são indicados para aplicações lineares e de áudio de alta potência, com resistência térmica junção-case máxima (R_{\theta JC}) de 0,7 °C/W e temperatura máxima de junção de 150 °C. (onsemi)

Para o exemplo, vamos considerar um amplificador classe AB com fonte simétrica de:

\[
+35V \quad e \quad -35V
\]

ligado a uma carga de:

\[
R_L = 8\Omega
\]

e usando um par complementar de saída, ou seja, um transistor NPN e um transistor PNP trabalhando de forma alternada nos semiciclos do sinal de áudio.

Como vimos na seção anterior, uma estimativa útil para a dissipação máxima por transistor em um estágio classe B ideal, usado aqui como aproximação do classe AB, é:

\[
P_{D(max/transistor)} =
\frac{V_{CC}^2}{\pi^2 R_L}
\]

Substituindo os valores:

\[
P_{D(max/transistor)} =
\frac{35^2}{\pi^2 \times 8}
\]

\[
P_{D(max/transistor)} =
\frac{1225}{9,87 \times 8}
\]

\[
P_{D(max/transistor)} \approx 15,5W
\]

Portanto, cada transistor de saída dissipará aproximadamente 15,5 W na condição senoidal de maior estresse térmico. O par complementar dissipará, em conjunto, cerca de:

\[
P_{D(total)} \approx 31W
\]

Esse valor é uma aproximação útil, mas em projeto real não devemos trabalhar sem margem. A impedância do alto-falante pode cair abaixo do valor nominal em certas frequências, o gabinete pode reter calor, a corrente de repouso contribui com dissipação adicional e a montagem térmica raramente é ideal. Por isso, vamos aplicar uma margem conservadora e projetar cada transistor como se dissipasse:

\[
P_D = 20W
\]

Agora precisamos definir a temperatura máxima de junção de projeto. Embora o datasheet permita até 150 °C, esse é um limite absoluto, não uma meta confortável de operação. Para aumentar a confiabilidade, vamos projetar para:

\[
T_J = 110 °C
\]

Também vamos assumir que o amplificador ficará dentro de um gabinete, onde a temperatura interna pode chegar a:

\[
T_A = 40 °C
\]

Assim, a elevação máxima permitida entre o ar ambiente interno e a junção será:

\[
\Delta T = T_J – T_A
\]

\[
\Delta T = 110 – 40 = 70 °C
\]

Agora usamos a equação da resistência térmica total:

\[
R_{\theta JA} =
\frac{T_J – T_A}{P_D}
\]

\[
R_{\theta JA} =
\frac{70}{20}
\]

\[
R_{\theta JA} = 3,5 °C/W
\]

Isso significa que todo o caminho térmico entre a junção do transistor e o ar ambiente não pode ultrapassar 3,5 °C/W.

Mas esse valor total inclui três partes:

\[
R_{\theta JA} =
R_{\theta JC} + R_{\theta CS} + R_{\theta SA}
\]

O primeiro termo, (R_{\theta JC}), vem do transistor:

\[
R_{\theta JC} = 0,7 °C/W
\]

O segundo termo, \(R_{\theta CS}\), depende da interface entre o transistor e o dissipador. Se usarmos isolador de mica ou silicone com pasta térmica, podemos adotar uma estimativa prática de:

\[
R_{\theta CS} = 0,5 °C/W
\]

Esse valor pode variar bastante conforme o isolador, a pressão mecânica, a planicidade das superfícies e a qualidade da pasta térmica. Por isso, sempre que possível, deve-se consultar o datasheet do material isolante usado.

Agora isolamos a resistência térmica necessária do dissipador:

\[
R_{\theta SA} =
R_{\theta JA} – R_{\theta JC} – R_{\theta CS}
\]

\[
R_{\theta SA} =
3,5 – 0,7 – 0,5
\]

\[
R_{\theta SA} = 2,3 °C/W
\]

Portanto, para cada transistor dissipando 20 W, em um ambiente interno de 40 °C, com junção limitada a 110 °C, o dissipador precisaria ter resistência térmica máxima de aproximadamente:

\[
R_{\theta SA} \leq 2,3 °C/W
\]

Esse resultado deve ser interpretado com cuidado. Se cada transistor usar seu próprio dissipador isolado, cada dissipador deve ter resistência térmica igual ou menor que 2,3 °C/W. Porém, em amplificadores de áudio, é muito comum montar os dois transistores de saída no mesmo dissipador. Nesse caso, o dissipador recebe o calor dos dois dispositivos ao mesmo tempo.

Como o par complementar foi estimado em aproximadamente:

\[
P_{D(total)} = 40W
\]

usando nossa margem de 20 W por transistor, podemos calcular o dissipador comum considerando a potência total. A resistência térmica do dissipador comum deve respeitar a elevação entre o dissipador e o ambiente. Primeiro calculamos a temperatura máxima aceitável do case de cada transistor.

A temperatura da junção se relaciona com a temperatura do case por:

\[
T_J = T_C + P_D \times R_{\theta JC}
\]

Logo:

\[
T_C = T_J – P_D \times R_{\theta JC}
\]

\[
T_C = 110 – 20 \times 0,7
\]

\[
T_C = 110 – 14
\]

\[
T_C = 96 °C
\]

O case do transistor não deveria passar de aproximadamente 96 °C nesse projeto. Agora calculamos a temperatura máxima do dissipador junto à região de montagem:

\[
T_S = T_C – P_D \times R_{\theta CS}
\]

\[
T_S = 96 – 20 \times 0,5
\]

\[
T_S = 96 – 10
\]

\[
T_S = 86 °C
\]

Portanto, o dissipador poderia chegar a aproximadamente 86 °C na região de montagem. Como o ambiente interno foi assumido em 40 °C, a elevação máxima permitida do dissipador será:

\[
\Delta T_{SA} = T_S – T_A
\]

\[
\Delta T_{SA} = 86 – 40 = 46 °C
\]

Como os dois transistores juntos dissipam 40 W, a resistência térmica máxima do dissipador comum será:

\[
R_{\theta SA} =
\frac{46}{40}
\]

\[
R_{\theta SA} = 1,15 °C/W
\]

Aqui aparece uma conclusão prática muito importante: quando os dois transistores compartilham o mesmo dissipador, não basta escolher um dissipador de 2,3 °C/W, porque esse valor era válido para um único transistor dissipando 20 W. Para o par montado no mesmo dissipador, precisamos de algo em torno de:

\[
R_{\theta SA} \leq 1,15 °C/W
\]

Na prática, eu escolheria um dissipador ainda melhor, por exemplo na faixa de 0,8 °C/W a 1,0 °C/W, especialmente se o amplificador for trabalhar em gabinete fechado e sem ventilação forçada. Essa margem ajuda a compensar a orientação do dissipador, a circulação real de ar, a variação da impedância do alto-falante e o acúmulo de poeira ao longo do tempo.

Fabricantes de dissipadores costumam especificar a resistência térmica em °C/W, normalmente em condições controladas de convecção natural ou forçada. Guias técnicos de fabricantes como Aavid/Thermalloy e Boyd explicam que a resistência térmica do dissipador representa a elevação de temperatura da superfície de montagem em relação ao ambiente dividida pela potência dissipada, e que o caminho térmico pode ser representado por uma rede de resistências em série. (Mouser Electronics)

Assim, para este primeiro exemplo, o resultado final é: usando MJL21193/MJL21194, fonte de (\pm35V), carga de (8\Omega), temperatura ambiente interna de 40 °C, junção limitada a 110 °C e montagem com isolador térmico, o dissipador comum para o par de saída deve ter resistência térmica máxima aproximada de 1,15 °C/W, sendo recomendável escolher um modelo real com valor menor, como 1,0 °C/W ou melhor.

Exemplo 2: amplificador mais potente, carga de 4 Ω e transistores em paralelo

Agora vamos analisar uma situação mais severa. Em vez de um amplificador com fonte de (\pm35V) e carga de (8\Omega), vamos imaginar um amplificador classe AB com fonte simétrica de:

\[
+50V \quad e \quad -50V
\]

ligado a uma carga nominal de:

\[
R_L = 4\Omega
\]

Esse é um cenário comum em amplificadores de potência mais elevada. A carga de (4\Omega) exige mais corrente dos transistores de saída, e a fonte de (\pm50V) aumenta a tensão disponível no estágio de potência. A combinação de tensão alta e baixa impedância torna o projeto térmico muito mais crítico.

Continuaremos usando transistores reais da família MJL21193/MJL21194, um par complementar de potência usado em aplicações lineares e áudio. O datasheet da onsemi informa, para esses dispositivos, resistência térmica junção-case máxima de (0,7 °C/W), faixa de temperatura de junção/armazenamento até (150 °C), e especificação voltada para saída de áudio de alta potência e sistemas lineares. (onsemi)

Usando a aproximação para dissipação máxima por transistor em um estágio classe B ideal, que usamos como referência para o classe AB, temos:

\[
P_{D(max/transistor)} =
\frac{V_{CC}^2}{\pi^2 R_L}
\]

Substituindo os valores:

\[
P_{D(max/transistor)} =
\frac{50^2}{\pi^2 \times 4}
\]

\[
P_{D(max/transistor)} =
\frac{2500}{9,87 \times 4}
\]

\[
P_{D(max/transistor)} \approx 63,3W
\]

Esse valor significa que, se usássemos apenas um par complementar de saída, cada transistor poderia dissipar aproximadamente 63 W na condição senoidal crítica. O par completo dissiparia cerca de:

\[
P_{D(total)} \approx 126,6W
\]

Esse já é um valor bastante alto. Embora o transistor suporte potência elevada quando o case é mantido frio, o problema real é retirar esse calor do componente. A potência máxima de dissipação indicada no datasheet não significa que o transistor pode dissipar esse valor livremente em qualquer montagem. Ela depende fortemente da temperatura do case, da resistência térmica da montagem e da capacidade do dissipador.

Por isso, em amplificadores mais potentes, é comum usar múltiplos pares de transistores em paralelo. A ideia não é apenas aumentar a corrente máxima suportada. Também é dividir a dissipação térmica entre vários dispositivos. Se usarmos dois pares complementares em paralelo, teremos dois transistores NPN compartilhando o semiciclo positivo e dois transistores PNP compartilhando o semiciclo negativo.

Nesse caso, a dissipação média por transistor pode ser estimada dividindo a dissipação de cada semiciclo entre dois dispositivos:

\[
P_{D(transistor)} =
\frac{63,3}{2}
\]

\[
P_{D(transistor)} \approx 31,65W
\]

Como projeto térmico precisa de margem, vamos arredondar e adotar:

\[
P_D = 35W
\]

para cada transistor.

Agora definimos as condições térmicas de projeto. Vamos trabalhar com uma temperatura ambiente interna de gabinete mais severa:

\[
T_A = 45 °C
\]

e limitar a temperatura de junção a:

\[
T_J = 115 °C
\]

Esse valor ainda fica abaixo do limite absoluto de (150 °C), dando margem para variações de carga, aquecimento do gabinete, poeira, envelhecimento da pasta térmica e diferenças entre dispositivos.

A elevação máxima permitida entre a junção e o ambiente será:

\[
\Delta T = T_J – T_A
\]

\[
\Delta T = 115 – 45 = 70 °C
\]

A resistência térmica total máxima entre junção e ambiente para cada transistor será:

\[
R_{\theta JA} =
\frac{T_J – T_A}{P_D}
\]

\[
R_{\theta JA} =
\frac{70}{35}
\]

\[
R_{\theta JA} = 2,0 °C/W
\]

Esse é o limite total do caminho térmico de cada transistor até o ar. Agora descontamos a resistência térmica interna do transistor:

\[
R_{\theta JC} = 0,7 °C/W
\]

e assumimos uma montagem com isolador térmico e pasta térmica de boa qualidade, com valor aproximado:

\[
R_{\theta CS} = 0,4 °C/W
\]

Assim, para cada transistor individualmente, o caminho restante disponível para o dissipador seria:

\[
R_{\theta SA} =
R_{\theta JA} – R_{\theta JC} – R_{\theta CS}
\]

\[
R_{\theta SA} =
2,0 – 0,7 – 0,4
\]

\[
R_{\theta SA} = 0,9 °C/W
\]

Se cada transistor tivesse seu próprio dissipador, cada dissipador precisaria ter resistência térmica de aproximadamente:

\[
R_{\theta SA} \leq 0,9 °C/W
\]

Mas, em um amplificador real com quatro transistores de saída, normalmente todos são montados em um mesmo dissipador grande, ou em dois dissipadores laterais compartilhados. Se os quatro transistores forem montados no mesmo dissipador, a análise precisa considerar a potência total entregue ao dissipador.

Como adotamos (35W) por transistor e temos quatro transistores, a potência térmica total será:

\[
P_{D(total)} =
4 \times 35
\]

\[
P_{D(total)} = 140W
\]

Agora calculamos a temperatura máxima aceitável do case de cada transistor:

\[
T_C = T_J – P_D \times R_{\theta JC}
\]

\[
T_C = 115 – 35 \times 0,7
\]

\[
T_C = 115 – 24,5
\]

\[
T_C = 90,5 °C
\]

Em seguida, calculamos a temperatura máxima aceitável do dissipador na região de montagem:

\[
T_S = T_C – P_D \times R_{\theta CS}
\]

\[
T_S = 90,5 – 35 \times 0,4
\]

\[
T_S = 90,5 – 14
\]

\[
T_S = 76,5 °C
\]

Como a temperatura ambiente interna foi assumida em (45 °C), a elevação máxima permitida do dissipador será:

\[
\Delta T_{SA} =
T_S – T_A
\]

\[
\Delta T_{SA} =
76,5 – 45
\]

\[
\Delta T_{SA} = 31,5 °C
\]

Agora calculamos a resistência térmica necessária do dissipador comum:

\[
R_{\theta SA} =
\frac{\Delta T_{SA}}{P_{D(total)}}
\]

\[
R_{\theta SA} =
\frac{31,5}{140}
\]

\[
R_{\theta SA} \approx 0,225 °C/W
\]

Esse resultado mostra a diferença entre um amplificador pequeno e um amplificador realmente exigente. Um dissipador de (1 °C/W), que parecia excelente no primeiro exemplo, seria insuficiente aqui. Para quatro transistores dissipando juntos cerca de (140W), dentro de um gabinete a (45 °C), seria necessário um dissipador muito robusto, com resistência térmica em torno de:

\[
R_{\theta SA} \leq 0,22 °C/W
\]

Na prática, um dissipador desse porte costuma ser grande, pesado e caro quando usado em convecção natural. Por isso, muitos amplificadores de maior potência recorrem a ventilação forçada, túneis de vento internos, dissipadores em perfil extrudado com aletas longas, montagem lateral no gabinete ou controle térmico por ventoinha. A literatura técnica de amplificadores de áudio trata esse problema como parte essencial do projeto de confiabilidade, especialmente em estágios classe AB, onde a dissipação térmica pode ser elevada em potências intermediárias. Douglas Self, em Audio Power Amplifier Design Handbook, inclui discussões sobre estágios de saída, distorção térmica e resfriamento por convecção; Bob Cordell, em Designing Audio Power Amplifiers, também aborda a seleção dos dispositivos de saída e as implicações práticas do projeto térmico. (ScienceDirect)

Esse exemplo também mostra por que não devemos confiar apenas na potência máxima do transistor. Um transistor como o MJL21194 pode parecer “folgado” no papel, mas a temperatura da junção depende da soma das resistências térmicas e da capacidade real do dissipador. Se o dissipador não conseguir manter o case em uma temperatura adequada, o limite térmico será ultrapassado antes mesmo de o transistor atingir outros limites elétricos.

Portanto, para este segundo exemplo, usando fonte de (\pm50V), carga de (4\Omega), dois pares complementares em paralelo, temperatura ambiente interna de (45 °C), junção limitada a (115 °C) e montagem com isolador térmico, chegamos à necessidade de um dissipador comum com resistência térmica aproximada de 0,22 °C/W ou melhor. Esse valor já aponta para um dissipador grande ou para o uso de ventilação forçada.

Como escolher fisicamente o dissipador no catálogo

Depois que calculamos a resistência térmica necessária, a escolha do dissipador deixa de ser uma decisão visual e passa a ser uma decisão de engenharia. O primeiro número que devemos procurar no catálogo é a resistência térmica entre dissipador e ambiente, normalmente indicada como:

\[
R_{\theta SA}
\]

ou, em alguns catálogos, como:

\[
R_{th}
\]

Esse valor aparece em °C/W, ou seja, graus Celsius por watt. Se o cálculo mostrou que precisamos de um dissipador de no máximo 1,15 °C/W, como no primeiro exemplo, devemos escolher um modelo com resistência térmica menor que esse valor. Um dissipador de 1,0 °C/W seria aceitável com alguma margem. Um de 0,8 °C/W seria melhor. Já um de 2,5 °C/W seria inadequado, mesmo que pareça grande visualmente.

No segundo exemplo, chegamos a aproximadamente:

\[
R_{\theta SA} \leq 0,22 °C/W
\]

Esse valor é muito mais exigente. Um dissipador dessa ordem, em convecção natural, costuma ser grande, pesado e com muitas aletas. Quando o valor necessário fica abaixo de 0,5 °C/W, já devemos considerar seriamente o uso de ventilação forçada, porque remover muito calor apenas com ar parado exige grande área metálica e boa circulação interna no gabinete.

A convecção natural ocorre quando o ar quente sobe espontaneamente ao passar pelas aletas do dissipador. Para isso funcionar bem, as aletas precisam estar orientadas de modo que o ar consiga subir entre elas. Se o dissipador for montado com as aletas “deitadas” ou bloqueadas por uma tampa muito próxima, a resistência térmica real será pior do que a especificada no catálogo. Isso é um erro comum: o projetista compra um dissipador adequado no papel, mas instala de forma que o ar não circula.

A convecção forçada ocorre quando usamos uma ventoinha para empurrar ou puxar ar através das aletas. Com ventilação forçada, o mesmo dissipador pode apresentar desempenho térmico muito melhor. Porém, isso cria novas responsabilidades de projeto: ruído acústico, entrada de poeira, falha mecânica da ventoinha, necessidade de filtro, controle de velocidade e proteção térmica caso a ventilação pare. Em amplificadores de áudio, esse detalhe é delicado, porque a ventoinha pode produzir ruído audível em ambientes silenciosos.

Outro ponto importante é a área de contato entre o transistor e o dissipador. O encapsulamento metálico do transistor precisa ficar bem acoplado à superfície do dissipador. Pequenas imperfeições microscópicas criam bolsões de ar, e o ar é péssimo condutor de calor. Por isso usamos pasta térmica. A função da pasta térmica não é criar uma camada grossa entre as superfícies, mas preencher micro irregularidades. Excesso de pasta pode piorar o desempenho, porque a pasta conduz calor melhor que o ar, mas pior que o metal.

Quando o transistor precisa ser eletricamente isolado do dissipador, usamos mica, silicone, cerâmica, Kapton ou outros isoladores térmicos. Essa decisão depende do circuito. Em muitos transistores de potência em encapsulamento metálico ou plástico com aba metálica, o coletor está ligado eletricamente ao metal de montagem. Se vários transistores forem fixados no mesmo dissipador sem isolamento, pode ocorrer curto entre pontos de potencial diferente. Em um amplificador com fonte simétrica, isso pode ser destrutivo.

O isolador resolve o problema elétrico, mas piora o caminho térmico. Por isso, o valor de:

\[
R_{\theta CS}
\]

deve ser considerado no cálculo. Esse é o trecho entre o case do transistor e o dissipador. Uma montagem direta com pasta térmica pode ter resistência térmica menor. Uma montagem com isolador pode ter resistência térmica maior. Em projetos profissionais, o ideal é consultar o datasheet do isolador, porque diferentes materiais podem mudar bastante o resultado térmico.

Também é necessário cuidar da pressão mecânica. O transistor deve ser preso com torque adequado. Se o parafuso ficar frouxo, o contato térmico será ruim. Se for apertado demais, o encapsulamento pode empenar, trincar o isolador ou danificar o componente. Em produção, esse detalhe é tratado com especificação de torque. Em montagem artesanal, pelo menos devemos usar arruela adequada, bucha isolante quando necessário e verificar se o transistor ficou bem assentado.

Em transistores paralelos, a montagem física também deve ser simétrica. Se quatro transistores compartilham o mesmo dissipador, não é ideal colocar todos muito próximos em uma extremidade. O calor se concentra naquela região, criando pontos quentes. É melhor distribuir os dispositivos ao longo do perfil, mantendo caminhos elétricos equilibrados e bom contato térmico. Essa distribuição reduz diferenças de temperatura entre transistores e melhora o compartilhamento de corrente.

Outro detalhe muitas vezes esquecido é que a resistência térmica do dissipador indicada no catálogo normalmente considera condições específicas de ensaio. O desempenho real pode mudar conforme posição, altitude, temperatura ambiente, presença de gabinete, pintura, anodização, fluxo de ar e proximidade de outros componentes. Por isso, o cálculo inicial deve ser seguido de medição prática. Em um amplificador real, devemos medir a temperatura do dissipador depois de algum tempo de operação em carga, observando se a temperatura estabiliza em uma faixa segura.

Uma regra prática útil é lembrar que dissipador quente demais para tocar por vários segundos provavelmente já está em uma faixa desconfortável para uso contínuo, mas essa percepção não substitui medição. O correto é usar termopar, sensor digital, câmera térmica ou pelo menos um termômetro infravermelho bem aplicado. A temperatura da superfície do dissipador não é igual à temperatura da junção. Ela é apenas uma etapa intermediária do caminho térmico.

Por exemplo, no primeiro cálculo, estimamos uma temperatura máxima do dissipador de aproximadamente:

\[
T_S = 86 °C
\]

Isso já é muito quente ao toque, mas ainda poderia manter a junção dentro do limite de projeto se os cálculos estiverem corretos. Em produtos comerciais, porém, um dissipador externo a 86 °C pode ser perigoso para o usuário. Nesse caso, mesmo que o transistor esteja seguro, o projeto mecânico pode exigir uma temperatura externa menor. Isso mostra que existe diferença entre segurança elétrica, segurança térmica do semicondutor e segurança de uso do equipamento.

Em amplificadores de áudio domésticos, normalmente buscamos dissipadores que não fiquem extremos em uso normal. Em amplificadores profissionais, como potências de palco, é mais comum aceitar temperaturas internas maiores, desde que exista ventilação forçada, proteção térmica e construção robusta. O contexto de uso muda a escolha do dissipador.

Portanto, a escolha correta envolve três camadas. A primeira é o cálculo térmico, que fornece o valor máximo de (R_{\theta SA}). A segunda é a escolha mecânica, considerando área de contato, isolação, pasta térmica, parafusos, orientação e ventilação. A terceira é a validação prática, medindo a temperatura real em operação e verificando se a junção estimada continua dentro da margem de segurança.

Proteção térmica, margem de segurança e erros comuns no dimensionamento

Mesmo depois de calcular corretamente o dissipador, um bom amplificador de áudio não deve depender apenas do alumínio para sobreviver. O projeto térmico precisa considerar proteção, margem de segurança e validação prática. Em eletrônica de potência, especialmente em estágios lineares de saída, o cálculo é o ponto de partida; o teste real é o que confirma se o projeto é robusto.

O primeiro cuidado é não trabalhar no limite absoluto do transistor. O datasheet do MJL21193/MJL21194 informa temperatura máxima de junção de 150 °C e resistência térmica junção-case máxima de 0,7 °C/W, mas esses valores não significam que o projeto deva operar continuamente próximo desse limite. O próprio conceito de “maximum ratings” indica uma fronteira de segurança do componente, não uma condição normal confortável de funcionamento. Em um projeto de áudio confiável, é mais prudente adotar uma temperatura de junção de projeto menor, como 100 °C, 110 °C ou 120 °C, dependendo da potência, gabinete, ventilação e expectativa de vida útil. (onsemi)

Outro cuidado importante é lembrar que a temperatura ambiente usada no cálculo não é necessariamente a temperatura da sala. Se o amplificador está dentro de um gabinete fechado, próximo a um transformador, capacitores de fonte, ponte retificadora e outros componentes quentes, a temperatura interna pode ser muito maior que os 25 °C normalmente usados em condições laboratoriais. Por isso, nos exemplos usamos 40 °C e 45 °C como temperatura ambiente interna de projeto. Esse tipo de margem evita que o amplificador funcione bem na bancada, mas falhe quando instalado em um rack, estante ou caixa fechada.

Também devemos considerar proteção térmica ativa. Um sensor térmico pode ser fixado no dissipador e usado para reduzir ganho, acionar ventoinha, desligar o estágio de potência ou ativar um circuito de proteção. Em projetos analógicos, isso pode ser feito com termostatos bimetálicos, NTCs ou transistores usados como sensores. Em projetos modernos, pode-se usar um sensor digital ou analógico ligado a um microcontrolador. O ponto essencial é que a proteção deve reagir antes que a junção alcance uma região perigosa.

Um erro comum é medir apenas o dissipador e concluir que o transistor está seguro. A temperatura do dissipador é menor que a temperatura do case, que por sua vez é menor que a temperatura da junção. A diferença entre essas temperaturas depende da potência dissipada e das resistências térmicas. Por exemplo, se um transistor dissipa 35 W e possui (R_{\theta JC}=0,7 °C/W), a junção pode estar:

\[
35 \times 0,7 = 24,5 °C
\]

acima da temperatura do case. Se ainda houver isolador térmico com (R_{\theta CS}=0,4 °C/W), o case pode estar mais:

\[
35 \times 0,4 = 14 °C
\]

acima do dissipador. Portanto, nesse caso, a junção pode estar cerca de:

\[
24,5 + 14 = 38,5 °C
\]

mais quente que o dissipador. Assim, um dissipador medido a 75 °C poderia indicar uma junção próxima de 113,5 °C. Isso ainda pode estar dentro do projeto, mas mostra por que não devemos interpretar a temperatura do dissipador como se fosse a temperatura interna do transistor.

Outro erro muito frequente é ignorar a interface térmica. A pasta térmica, o isolador, a pressão do parafuso e a planicidade das superfícies alteram diretamente (R_{\theta CS}). Guias técnicos de fabricantes de dissipadores e semicondutores tratam a cadeia térmica como uma rede de resistências entre junção, case, dissipador e ambiente, mostrando que o dissipador sozinho não resolve uma montagem mal feita. A onsemi, por exemplo, descreve o dissipador como forma de reduzir a resistência térmica entre a junção e o ambiente, permitindo que o calor flua para fora do dispositivo com mais eficiência. (onsemi.jp)

Também é um erro usar a potência de áudio nominal como se ela fosse a potência térmica no transistor. Um amplificador de 100 W não dissipa necessariamente 100 W em cada transistor, mas também não significa que o calor seja desprezível. A dissipação depende da topologia, da classe de operação, da tensão da fonte, da impedância da carga, da amplitude do sinal e do ponto de operação. Em amplificadores classe AB, a pior dissipação nos transistores pode ocorrer em potência intermediária, não necessariamente na potência máxima de saída.

Outro ponto crítico é o compartilhamento térmico em transistores paralelos. Colocar dois ou mais transistores em paralelo ajuda a dividir corrente e calor, mas somente se o circuito for bem projetado. Resistores de emissor, montagem simétrica, trilhas ou fios equilibrados e acoplamento térmico adequado ajudam a evitar que um transistor trabalhe mais quente que os outros. Se um dispositivo esquenta mais, sua corrente pode mudar, e isso pode levar a desequilíbrio térmico. Em casos graves, pode ocorrer fuga térmica, que é quando o aumento de temperatura favorece ainda mais o aumento de corrente e dissipação.

A escolha física do dissipador também precisa respeitar o catálogo. Quando um fabricante informa resistência térmica em °C/W, esse valor foi obtido em condições específicas de ensaio, com determinada orientação, comprimento, área exposta e fluxo de ar. O guia da Aavid/Thermalloy lembra que a resistência térmica publicada em seus perfis considera uma elevação específica de temperatura do dissipador acima do ambiente, ou seja, o valor não deve ser interpretado fora do contexto de montagem. (Mouser Electronics)

Por fim, um bom projeto deve ser validado em bancada. Depois de montar o amplificador, deve-se aplicar carga adequada, sinal de teste, observar a temperatura ao longo do tempo e verificar se ela estabiliza. Em áudio, também é interessante testar com sinal senoidal e com sinal musical, porque eles impõem esforços diferentes. O teste com senoide contínua pode ser mais severo termicamente que música comum, mas é útil para revelar se a margem térmica é suficiente.

Em resumo, o dissipador correto é aquele que mantém a junção do transistor dentro de uma temperatura segura, considerando a potência dissipada, a temperatura ambiente real, a resistência térmica do transistor, a interface de montagem e a resistência térmica do dissipador. O projeto térmico não é apenas uma conta isolada. Ele é uma combinação de cálculo, montagem mecânica cuidadosa, escolha de materiais, proteção térmica e teste prático.

Conclusão

Calcular um dissipador de calor para transistores de potência em amplificadores de áudio é, na prática, construir um caminho seguro para o calor sair da junção do semicondutor até o ar ambiente. O cálculo começa pela potência dissipada, passa pelas resistências térmicas (R_{\theta JC}), (R_{\theta CS}) e (R_{\theta SA}), e termina na escolha física do dissipador, sempre considerando margem de segurança.

Nos dois exemplos, vimos que a mesma família de transistores pode exigir dissipadores muito diferentes conforme a fonte, a impedância da carga e a quantidade de dispositivos em paralelo. No exemplo com (\pm35V) e (8\Omega), chegamos a um dissipador comum em torno de 1,15 °C/W. No exemplo com (\pm50V), (4\Omega) e dois pares complementares em paralelo, o valor caiu para cerca de 0,22 °C/W, mostrando que amplificadores mais potentes podem exigir dissipadores grandes ou ventilação forçada.

A principal lição é que dissipador não se escolhe apenas pelo tamanho visual. Ele se escolhe pela resistência térmica, pela forma de montagem, pela ventilação disponível e pela temperatura máxima aceitável da junção. Em amplificadores de áudio, isso não afeta apenas a durabilidade; afeta também a estabilidade, a confiabilidade e a segurança do equipamento.

Referências

• onsemi. MJL21193 / MJL21194 — Complementary Silicon Power Transistors Datasheet. Datasheet oficial com parâmetros elétricos e térmicos, incluindo (R_{\theta JC}) e temperatura máxima de junção. (onsemi)
• onsemi. AND9016/D — Heat Sink Selection Guide for Thermally Enhanced SO8-FL. Nota técnica sobre modelo de resistência térmica, caminho junção-ambiente e função do dissipador. (onsemi.jp)
• Boyd. How to Select a Heat Sink. Guia técnico sobre seleção de dissipadores, resistência térmica e transferência de calor. (Boyd Corporation)
• Aavid/Thermalloy. Product Selection Guide — Heat Sinks for Extrusions. Guia de seleção com exemplos de perfis e resistência térmica de dissipadores. (Mouser Electronics)
• Infineon. AN-1057 — Heatsink Characteristics. Nota de aplicação sobre resistência térmica, temperatura ambiente e temperatura máxima de junção. (Infineon)
• Cordell, Bob. Designing Audio Power Amplifiers. Routledge, 2ª edição. Livro de referência sobre projeto de amplificadores de potência, incluindo projeto térmico e transistores de saída. (Routledge)
• Self, Douglas. Audio Power Amplifier Design Handbook. Focal Press / Elsevier. Livro clássico sobre projeto de amplificadores de áudio, estágios de saída, dissipação e aspectos práticos de confiabilidade térmica.

The post Como calcular e escolher dissipadores de calor para transistores de potência em amplificadores de áudio first appeared on Basicão da Eletrônica.

Introdução: por que estudar os modelos atômicos?

A eletrônica só existe porque a matéria possui uma estrutura interna. Cada fio, resistor, capacitor, transistor, diodo, sensor, bateria ou microcontrolador funciona porque os átomos interagem entre si, trocam energia e permitem, em certas condições, o movimento de cargas elétricas. Por isso, entender o átomo não é apenas um assunto de química ou física teórica; é também uma base importante para compreender por que um material conduz eletricidade, por que outro se comporta como isolante, como funcionam os semicondutores e por que dispositivos eletrônicos modernos conseguem ser tão pequenos e eficientes.

Ao longo da história, a ideia de átomo mudou muitas vezes. Em alguns momentos, ele foi imaginado como uma pequena esfera indivisível. Depois, passou a ser visto como uma estrutura com cargas elétricas internas. Mais tarde, descobriu-se que havia um núcleo pequeno e denso no centro do átomo. Em seguida, os elétrons foram representados como partículas girando ao redor desse núcleo em órbitas bem definidas, de maneira parecida com planetas ao redor do Sol. Essa imagem ficou muito famosa, mas hoje sabemos que ela é apenas uma aproximação histórica, útil para introduzir o assunto, mas incompleta.

Na visão moderna, baseada na física quântica, o átomo não é representado como um pequeno sistema solar. Os elétrons não são bolinhas girando em trajetórias perfeitamente desenhadas. Em vez disso, eles são descritos por regiões de probabilidade chamadas orbitais. Isso significa que a ciência atual não diz exatamente “o elétron está neste ponto preciso”, mas sim “existe maior probabilidade de encontrar o elétron nesta região do espaço”. Essa mudança de pensamento é profunda, porque substitui a imagem mecânica simples por uma visão probabilística, ondulatória e energética.

Para o público leigo, essa ideia pode parecer estranha no começo. Afinal, estamos acostumados a imaginar objetos com posição bem definida: uma pedra está em um lugar, uma bola está em outro, um parafuso está sobre a mesa. Porém, no mundo microscópico, especialmente na escala dos átomos e elétrons, a natureza não se comporta exatamente como os objetos do nosso cotidiano. A mecânica quântica mostrou que partículas muito pequenas apresentam comportamentos que misturam características de partícula e de onda, e isso obriga a usar novos modelos para representar a realidade.

Neste artigo, vamos percorrer a história dos principais modelos atômicos, desde as ideias mais antigas até a representação moderna baseada em orbitais, níveis de energia e funções de onda. O objetivo não é transformar o leitor em físico matemático, mas construir uma compreensão clara e progressiva. A cada etapa, veremos o que cada modelo conseguia explicar, onde ele falhava e por que foi necessário criar uma visão mais avançada. Assim, será possível entender por que os desenhos tradicionais do átomo ainda aparecem nos livros, mas também por que a eletrônica moderna depende de uma explicação muito mais refinada.

A ideia antiga de átomo: de Demócrito à matéria indivisível

A ideia de que a matéria poderia ser formada por partes extremamente pequenas é muito antiga. Antes mesmo da existência de laboratórios modernos, microscópios eletrônicos ou equipamentos de medição sofisticados, alguns filósofos gregos já se perguntavam do que as coisas eram feitas. Uma pedra, uma gota de água, um pedaço de madeira ou uma barra de metal poderiam ser divididos em partes menores. Mas essa divisão poderia continuar para sempre? Ou chegaria um momento em que haveria uma menor parte possível da matéria?

Um dos nomes mais associados a essa ideia é Demócrito, filósofo grego que viveu por volta do século V antes de Cristo. Ele propôs que tudo o que existe seria formado por partículas minúsculas, eternas e indivisíveis. Essas partículas foram chamadas de átomos, palavra derivada do grego “átomos”, que significa “aquilo que não pode ser cortado” ou “indivisível”. Segundo essa visão, os diferentes materiais existiriam porque seus átomos teriam formas, tamanhos e arranjos diferentes.

Essa proposta era muito interessante, mas ainda não era uma teoria científica no sentido moderno. Demócrito não tinha instrumentos para medir átomos, não podia realizar experimentos controlados como fazemos hoje e não conhecia conceitos como elétron, próton, nêutron, carga elétrica ou campo eletromagnético. Sua ideia era principalmente filosófica: uma tentativa racional de explicar a diversidade da matéria a partir de elementos básicos invisíveis.

Durante muitos séculos, essa noção não se desenvolveu como ciência experimental. Outras ideias dominaram o pensamento antigo e medieval, especialmente a concepção de que a matéria seria formada por elementos como terra, água, ar e fogo. Essa visão estava ligada à filosofia natural da época e servia para explicar qualitativamente as propriedades observadas no mundo. Por exemplo, algo seco poderia ser associado à terra ou ao fogo; algo fluido, à água; algo leve e invisível, ao ar.

O grande valor histórico da ideia de Demócrito está no fato de ela introduzir uma pergunta fundamental: será que a matéria possui uma estrutura interna formada por unidades menores? Essa pergunta atravessou séculos e voltou com força quando a química começou a se tornar uma ciência experimental. A partir do momento em que os cientistas passaram a medir massas, observar reações químicas e perceber proporções constantes entre substâncias, a ideia de átomo deixou de ser apenas uma especulação filosófica e começou a ganhar base científica.

Para a eletrônica, essa transição é muito importante. Enquanto o átomo era apenas uma “partícula indivisível imaginada”, ainda não era possível explicar fenômenos elétricos com profundidade. Mas quando a ciência passou a investigar a estrutura interna da matéria, abriu-se o caminho para compreender que os materiais não são todos iguais eletricamente. Alguns permitem a condução de cargas, outros impedem quase totalmente essa condução, e outros ficam no meio do caminho, como os semicondutores. Essa diferença não pode ser explicada apenas dizendo que “tudo é feito de átomos”; é necessário entender como esses átomos são organizados e como seus elétrons se comportam.

Essa primeira etapa da história, portanto, nos mostra que a ideia de átomo nasceu como uma tentativa de explicar a matéria em sua essência. Porém, o átomo de Demócrito ainda não tinha núcleo, não tinha elétrons, não tinha níveis de energia e não tinha relação direta com a eletricidade. Ele era uma semente conceitual. A ciência moderna precisaria de muitos séculos até transformar essa semente em modelos físicos capazes de explicar a matéria, a química, a eletricidade e, finalmente, a eletrônica.

O modelo atômico de Dalton: o átomo entra na ciência experimental

O modelo atômico de Dalton representa uma mudança importante na história da ciência, porque a ideia de átomo deixou de ser apenas uma especulação filosófica e passou a fazer parte de uma explicação baseada em observações químicas. John Dalton, no início do século XIX, estudou como diferentes substâncias se combinavam em reações químicas e percebeu que havia relações de massa muito bem definidas. Isso sugeria que a matéria não se misturava de qualquer maneira, mas seguia proporções específicas, como se fosse formada por pequenas unidades fundamentais.

Para Dalton, cada elemento químico seria formado por átomos próprios. Assim, o átomo de oxigênio seria diferente do átomo de hidrogênio, que por sua vez seria diferente do átomo de carbono. Essa ideia ajudava a explicar por que certas substâncias se formavam sempre com a mesma proporção entre seus componentes. A água, por exemplo, não surge de uma mistura aleatória de hidrogênio e oxigênio; ela obedece a uma relação definida entre esses elementos. Hoje sabemos que sua fórmula é (H_2O), indicando dois átomos de hidrogênio para um átomo de oxigênio.

No modelo de Dalton, o átomo ainda era visto como uma pequena esfera maciça, indivisível e sem estrutura interna. Ele não imaginava o átomo com núcleo, elétrons ou partículas menores. Para ele, os átomos funcionavam como pequenas “bolinhas” fundamentais que se combinavam para formar substâncias. Essa visão pode parecer simples demais atualmente, mas foi extremamente importante, porque permitiu organizar a química de maneira mais lógica e quantitativa.

Um ponto essencial é que Dalton não estava tentando explicar eletricidade, semicondutores ou circuitos eletrônicos. Seu modelo surgiu para explicar reações químicas e proporções entre substâncias. Mesmo assim, ele foi uma etapa indispensável para a eletrônica moderna, porque consolidou a noção de que a matéria possui uma organização microscópica. Sem essa ideia, seria muito difícil avançar para teorias posteriores sobre cargas elétricas, elétrons livres, bandas de energia e condução elétrica.

A grande limitação do modelo de Dalton é que ele tratava o átomo como indivisível. Com o avanço dos experimentos, os cientistas descobriram que o átomo possuía partes internas. A existência do elétron, por exemplo, mostrou que o átomo não era uma esfera simples e maciça. Havia partículas menores dentro dele, e essas partículas tinham carga elétrica. Essa descoberta abriu uma nova fase da ciência: a investigação da estrutura interna do átomo.

Portanto, o modelo de Dalton deve ser entendido como um primeiro modelo científico do átomo. Ele não estava completo, mas foi poderoso para sua época. Ele mostrou que a matéria podia ser explicada por unidades microscópicas combinadas em proporções definidas. Depois dele, a pergunta deixou de ser apenas “a matéria é feita de átomos?” e passou a ser “do que o átomo é feito?”. Essa nova pergunta levaria diretamente ao modelo de Thomson e à descoberta do elétron.

O modelo de Thomson: a descoberta do elétron e o átomo deixa de ser indivisível

O modelo de Thomson surgiu em um momento decisivo da ciência: a descoberta de que o átomo não era uma esfera indivisível, como Dalton havia imaginado. No final do século XIX, os estudos com descargas elétricas em gases rarefeitos mostraram que existiam partículas menores que o próprio átomo. Essas partículas tinham carga elétrica negativa e foram chamadas de elétrons. Essa descoberta mudou profundamente a compreensão da matéria, porque demonstrou que o átomo possuía estrutura interna.

Joseph John Thomson estudou os chamados raios catódicos, que apareciam em tubos de vidro quase sem ar quando se aplicava alta tensão entre dois eletrodos. Esses raios podiam ser desviados por campos elétricos e magnéticos, indicando que não eram apenas luz, mas algo com carga elétrica e massa. A partir desses experimentos, Thomson concluiu que eles eram formados por partículas negativas muito menores que os átomos. Estava descoberta uma das partículas fundamentais para a eletrônica: o elétron.

Essa descoberta foi revolucionária porque a eletricidade passou a ter uma ligação direta com a estrutura da matéria. Antes disso, era possível estudar correntes, tensões e cargas de forma mais macroscópica, ou seja, observando seus efeitos externos. Com o elétron, tornou-se possível começar a explicar a eletricidade como resultado do comportamento de partículas dentro dos materiais. Para a eletrônica, essa foi uma virada essencial, pois todo circuito elétrico depende, direta ou indiretamente, da forma como os elétrons se comportam.

Para explicar o átomo após a descoberta do elétron, Thomson propôs um modelo que ficou conhecido popularmente como “pudim de passas”. Nessa representação, o átomo seria uma esfera de carga positiva espalhada uniformemente, com elétrons negativos incrustados em seu interior, como passas dentro de um pudim. A carga positiva equilibraria a carga negativa dos elétrons, fazendo com que o átomo, como um todo, fosse eletricamente neutro.

Esse modelo ainda era bastante simples, mas representava um grande avanço em relação ao modelo de Dalton. Pela primeira vez, o átomo deixava de ser uma esfera indivisível e passava a ser uma estrutura composta por partes menores. A ideia de que existiam cargas negativas dentro do átomo abriu caminho para explicar fenômenos elétricos, ligações químicas e propriedades dos materiais. Mesmo assim, o modelo de Thomson ainda não possuía um núcleo central e não explicava adequadamente como a carga positiva estava organizada.

A principal limitação do modelo apareceu quando novos experimentos investigaram como partículas carregadas atravessavam lâminas metálicas muito finas. Se o átomo fosse realmente uma esfera positiva difusa, como Thomson imaginava, certas partículas deveriam atravessá-lo com pequenos desvios. Porém, os resultados mostraram algo inesperado: algumas partículas eram desviadas fortemente, como se tivessem encontrado uma região muito pequena, densa e positiva no interior do átomo. Isso indicava que a carga positiva não estava espalhada por todo o átomo, mas concentrada em um núcleo.

Assim, o modelo de Thomson foi uma etapa intermediária fundamental. Ele corrigiu a ideia de Dalton ao mostrar que o átomo tinha partes internas, mas ainda não conseguia explicar a existência de um núcleo concentrado. Sua maior contribuição foi introduzir o elétron na estrutura atômica e conectar a matéria à eletricidade de maneira mais concreta. A partir desse ponto, a ciência estava pronta para uma nova mudança: o modelo nuclear de Rutherford.

O modelo de Rutherford: o átomo com núcleo e muito espaço vazio

O modelo de Rutherford marcou uma das maiores mudanças na história da física atômica. Antes dele, o átomo ainda era imaginado, de certa forma, como uma estrutura relativamente preenchida, com carga positiva espalhada e elétrons distribuídos dentro dessa região. Porém, os experimentos realizados por Ernest Rutherford e seus colaboradores mostraram que essa imagem não era suficiente. O átomo possuía uma organização muito mais surpreendente: quase toda a sua massa estava concentrada em uma região central extremamente pequena, chamada núcleo.

O experimento mais famoso associado a Rutherford foi o experimento da lâmina de ouro. Nele, partículas alfa foram lançadas contra uma folha muito fina de ouro. As partículas alfa são partículas positivas e relativamente pesadas. A expectativa, considerando o modelo de Thomson, era que essas partículas atravessassem a lâmina com pequenos desvios, pois a carga positiva estaria espalhada pelo átomo. No entanto, o resultado foi inesperado: a maioria das partículas realmente atravessava a lâmina, mas algumas sofriam grandes desvios, e uma pequena parte chegava até a voltar.

Esse resultado indicava algo muito importante. Se a maioria das partículas atravessava a lâmina, então o átomo deveria ser formado principalmente por espaço vazio. Mas se algumas partículas eram fortemente desviadas, então deveria existir dentro do átomo uma região muito pequena, muito densa e com carga positiva. Essa região foi interpretada como o núcleo atômico. Assim, Rutherford propôs que o átomo tinha um núcleo central positivo, onde se concentrava praticamente toda a massa, e elétrons ao redor desse núcleo.

Essa ideia é impressionante porque muda completamente a forma de imaginar a matéria. Aquilo que parece sólido ao nosso toque, como uma mesa, uma pedra ou uma barra de cobre, é formado por átomos que possuem muito espaço vazio internamente. A sensação de solidez não vem do átomo ser uma bolinha compacta, mas das forças elétricas entre os átomos e seus elétrons. Quando encostamos a mão em uma mesa, não estamos “atravessando” os átomos porque as interações eletromagnéticas entre as partículas impedem essa aproximação.

No modelo de Rutherford, o átomo começa a parecer um pequeno sistema planetário: o núcleo positivo fica no centro e os elétrons negativos ficam ao redor. Essa imagem é visualmente forte e muito fácil de entender, por isso ainda aparece bastante em ilustrações didáticas. Porém, ela contém um problema sério quando analisada pelas leis da física clássica. Se o elétron fosse realmente uma partícula negativa girando ao redor de um núcleo positivo, ele estaria em movimento acelerado. Pela física clássica, uma carga elétrica acelerada deveria emitir energia continuamente. Com isso, o elétron perderia energia e cairia rapidamente no núcleo.

Esse problema mostrava que o modelo de Rutherford, apesar de revolucionário, ainda não explicava a estabilidade do átomo. Ele explicava bem a existência do núcleo e o fato de o átomo possuir muito espaço vazio, mas não explicava por que os elétrons não caíam no núcleo. Também não explicava corretamente as linhas espectrais observadas quando os átomos emitiam ou absorviam luz. Essas linhas mostravam que os átomos não liberavam energia de qualquer maneira, mas em valores bem definidos.

Portanto, Rutherford revelou a arquitetura nuclear do átomo, mas deixou uma pergunta aberta: como os elétrons poderiam permanecer ao redor do núcleo sem colapsar sobre ele? Essa pergunta levaria ao próximo grande avanço: o modelo de Bohr. Bohr manteve a ideia de núcleo central, mas introduziu a noção de níveis de energia definidos, aproximando a física atômica daquilo que depois se tornaria a mecânica quântica.

O modelo de Bohr: órbitas, níveis de energia e saltos quânticos

O modelo de Bohr surgiu para resolver um problema que o modelo de Rutherford havia deixado em aberto. Rutherford mostrou que o átomo possuía um núcleo pequeno, denso e positivo, com elétrons ao redor. Porém, pela física clássica, esse sistema não deveria ser estável. Um elétron girando ao redor do núcleo estaria em movimento acelerado e, por isso, deveria perder energia continuamente na forma de radiação eletromagnética. Se isso acontecesse, ele acabaria caindo no núcleo, e os átomos não poderiam existir de forma estável. Como a matéria existe e os átomos são estáveis, havia algo errado ou incompleto na explicação clássica.

Niels Bohr propôs uma solução ousada. Ele manteve a ideia de um núcleo central positivo, mas afirmou que os elétrons só poderiam ocupar certas órbitas permitidas ao redor do núcleo. Essas órbitas não poderiam ter qualquer valor de energia; elas seriam quantizadas. Isso significa que o elétron só poderia existir em determinados níveis de energia, como se subisse ou descesse uma escada, degrau por degrau, e não uma rampa contínua. Essa ideia foi uma das primeiras aplicações fortes do pensamento quântico à estrutura do átomo.

Para entender melhor, imagine uma escada comum. Uma pessoa pode estar no primeiro degrau, no segundo, no terceiro, mas não fica parada “entre” dois degraus. No modelo de Bohr, os elétrons se comportariam de maneira parecida em relação à energia: eles poderiam ocupar certos níveis específicos, mas não qualquer valor intermediário. Isso explicava por que os átomos emitiam e absorviam luz em frequências bem definidas. A energia não era liberada de forma contínua, mas em pacotes discretos.

Esses pacotes de energia estão associados aos fótons, que são partículas de luz. Quando um elétron recebe energia suficiente, ele pode saltar para um nível mais alto. Dizemos que o átomo foi excitado. Depois, quando o elétron retorna para um nível mais baixo, ele libera a diferença de energia na forma de um fóton. A cor ou frequência dessa luz depende exatamente da diferença entre os níveis de energia envolvidos. Por isso, cada elemento químico possui um conjunto característico de linhas espectrais, quase como uma “assinatura luminosa”.

Esse ponto é muito importante porque mostra que a luz emitida pelos átomos não é aleatória. Um átomo de hidrogênio, por exemplo, emite certos comprimentos de onda específicos porque seus elétrons só podem fazer transições entre níveis definidos. Esse comportamento não podia ser explicado corretamente pelo modelo de Rutherford, mas o modelo de Bohr conseguiu explicar bem o espectro do hidrogênio. Por isso, ele foi um avanço enorme para a física atômica.

Apesar disso, o modelo de Bohr ainda não era a representação final do átomo. Ele ainda mostrava os elétrons como se estivessem girando em órbitas bem definidas, quase como planetas ao redor do Sol. Essa imagem é didática e ajudou muito no ensino da física, mas hoje sabemos que ela não descreve corretamente o comportamento real dos elétrons. Na física quântica moderna, não falamos mais de órbitas rígidas como trajetórias desenhadas. Falamos de orbitais, que são regiões de probabilidade.

Mesmo com essa limitação, o modelo de Bohr continua sendo muito útil para introduzir conceitos fundamentais. Ele ajuda a entender a quantização da energia, a absorção e emissão de luz, os saltos eletrônicos e a ideia de que os elétrons não podem possuir qualquer energia dentro do átomo. Esses conceitos são essenciais para chegar à visão moderna da matéria e também para compreender dispositivos eletrônicos, especialmente semicondutores, LEDs, fotodiodos, lasers e células solares.

Na eletrônica, a noção de níveis de energia é indispensável. Um LED, por exemplo, emite luz porque elétrons perdem energia ao se recombinar com lacunas em um semicondutor. A energia liberada aparece como fótons. A cor do LED depende da diferença de energia envolvida nesse processo. Embora a explicação completa exija a teoria de bandas dos sólidos, a semente conceitual já aparece no modelo de Bohr: a energia dos elétrons não é contínua, mas organizada em níveis permitidos.

Portanto, Bohr deu um passo decisivo entre o átomo clássico e o átomo quântico. Ele ainda não tinha a visão completa dos orbitais e da função de onda, mas introduziu a ideia de que a natureza, no mundo microscópico, não varia sempre de forma contínua. Em muitos casos, ela opera em valores discretos, quantizados. Essa percepção abriria caminho para uma nova física, muito mais profunda, que abandonaria a ideia de órbitas fixas e passaria a descrever os elétrons por meio de probabilidades, ondas e estados quânticos.

Do modelo de Bohr ao modelo quântico: por que as órbitas deixaram de ser suficientes

O modelo de Bohr foi extremamente importante, mas ele ainda carregava uma imagem muito parecida com a física clássica: elétrons girando ao redor do núcleo em trajetórias bem definidas. Essa imagem ajudava a visualizar o átomo, mas começou a apresentar limitações quando os cientistas tentaram explicar átomos mais complexos do que o hidrogênio. O hidrogênio possui apenas um elétron, o que torna sua estrutura mais simples. Porém, quando se observavam elementos com vários elétrons, as previsões do modelo de Bohr deixavam de funcionar corretamente.

O problema principal era que o elétron não se comportava como uma pequena bolinha obedecendo a uma trajetória clara ao redor do núcleo. Experimentos mostravam que partículas muito pequenas, como elétrons, também apresentavam comportamento ondulatório. Isso significa que, dependendo do experimento, o elétron podia se comportar como partícula localizada ou como onda espalhada pelo espaço. Essa dualidade entre partícula e onda foi uma das descobertas mais profundas da física moderna.

Uma forma simples de entender isso é imaginar que, no mundo comum, estamos acostumados a separar bem as coisas. Uma bola é uma bola; uma onda na água é uma onda. A bola ocupa uma posição mais definida, enquanto a onda se espalha. No mundo atômico, essa separação não é tão rígida. Um elétron pode produzir efeitos típicos de partícula, como transferir energia em pequenas quantidades, mas também pode produzir efeitos típicos de onda, como interferência e difração. Portanto, desenhar o elétron como uma bolinha girando em círculo é apenas uma simplificação.

Essa dificuldade levou ao desenvolvimento da mecânica quântica. Em vez de perguntar “qual é a órbita exata do elétron?”, a física passou a perguntar “qual é a probabilidade de encontrar o elétron em determinada região?”. Essa mudança é essencial. O modelo moderno não abandona a ideia de que existem elétrons ao redor do núcleo, mas abandona a ideia de que eles percorrem caminhos fixos como planetas. O elétron passa a ser descrito por uma função matemática associada a uma distribuição de probabilidade.

Essa função matemática é chamada de função de onda. Para o leitor leigo, não é necessário dominar as equações para entender a ideia central. A função de onda é uma forma de descrever o estado quântico do elétron. A partir dela, é possível calcular onde o elétron tem maior ou menor chance de ser encontrado, quais energias ele pode possuir e como ele se comporta quando interage com luz, campos elétricos ou outros átomos. Em vez de uma trilha desenhada, temos uma “nuvem” de possibilidades.

É por isso que a representação moderna do átomo costuma mostrar regiões ao redor do núcleo, e não órbitas circulares bem definidas. Essas regiões são chamadas de orbitais. Um orbital não é uma órbita. A diferença é fundamental. A órbita sugere um caminho, como a trajetória de um planeta. O orbital representa uma região de maior probabilidade de encontrar o elétron. Em alguns orbitais, essa região parece uma esfera; em outros, parece dois lóbulos opostos; em outros, formas ainda mais complexas.

Essa nova visão também ajuda a explicar melhor a organização da tabela periódica, as ligações químicas e as propriedades elétricas dos materiais. Os elétrons ocupam estados quânticos com energias específicas, e essa ocupação obedece a regras próprias, como o princípio de exclusão de Pauli. Esse princípio afirma, de maneira simplificada, que dois elétrons em um mesmo átomo não podem ocupar exatamente o mesmo estado quântico. Isso ajuda a explicar por que os elétrons se distribuem em camadas, subcamadas e orbitais diferentes.

Para a eletrônica, essa mudança de modelo é indispensável. A condução elétrica em metais, isolantes e semicondutores não pode ser explicada corretamente apenas com elétrons girando em órbitas. É necessário entender que, quando muitos átomos se agrupam para formar um sólido, seus níveis de energia se combinam e formam bandas de energia. Essas bandas determinam se um material conduz eletricidade facilmente, se bloqueia a passagem de corrente ou se pode ser controlado por dopagem, luz, temperatura e campo elétrico.

Assim, a passagem do modelo de Bohr para o modelo quântico não foi apenas uma troca de desenho. Foi uma mudança profunda na forma de entender a matéria. Saímos de uma imagem mecânica, parecida com um pequeno sistema solar, e entramos em uma visão probabilística, ondulatória e energética. Essa visão pode parecer menos intuitiva, mas é muito mais fiel aos experimentos e é justamente ela que permite compreender a eletrônica moderna, os semicondutores, os transistores, os LEDs, os lasers e os sensores usados atualmente.

O modelo quântico atual: orbitais, nuvem eletrônica e probabilidade

O modelo atômico aceito atualmente é baseado na mecânica quântica. Ele não representa os elétrons como pequenas bolinhas girando ao redor do núcleo em trajetórias fixas. Em vez disso, descreve os elétrons por meio de estados quânticos, funções de onda e regiões de probabilidade. Essa é uma mudança profunda em relação aos modelos anteriores, porque a pergunta deixa de ser “por onde o elétron está passando?” e passa a ser “em quais regiões existe maior chance de encontrar o elétron?”.

No centro do átomo continua existindo o núcleo, formado por prótons e nêutrons. Os prótons possuem carga elétrica positiva, os nêutrons não possuem carga elétrica líquida, e quase toda a massa do átomo está concentrada nessa pequena região central. Ao redor do núcleo estão os elétrons, que possuem carga elétrica negativa. Porém, no modelo moderno, não devemos imaginar esses elétrons como planetas orbitando o Sol. A imagem mais adequada é a de uma nuvem eletrônica, isto é, uma região espalhada ao redor do núcleo onde existe probabilidade de encontrar elétrons.

Essa “nuvem” não significa que o elétron seja uma fumaça ou uma substância espalhada fisicamente como vapor. A nuvem é uma representação visual de probabilidade. Onde a nuvem aparece mais densa, existe maior chance de detectar o elétron. Onde ela aparece mais fraca, essa chance é menor. Portanto, o desenho moderno do átomo não mostra exatamente “onde o elétron está”, mas mostra onde ele provavelmente pode ser encontrado de acordo com as leis da mecânica quântica.

Essa ideia nasce da função de onda, normalmente representada pela letra grega psi:

\[
\psi
\]

A função de onda é uma descrição matemática do estado do elétron. Ela contém informações sobre o comportamento quântico da partícula. Para fins didáticos, podemos pensar nela como uma espécie de “mapa de possibilidades”. Porém, o que costuma ter significado físico direto não é simplesmente (\psi), mas o seu módulo ao quadrado:

\[
|\psi|^2
\]

Esse valor está associado à densidade de probabilidade de encontrar o elétron em determinada região do espaço. Em outras palavras, a mecânica quântica não entrega uma posição exata como se estivéssemos rastreando uma bolinha com uma câmera. Ela entrega uma distribuição de probabilidades.

É nesse contexto que aparecem os orbitais. Um orbital é uma região do espaço associada a um estado quântico do elétron. Ele indica onde há maior probabilidade de encontrar esse elétron ao redor do núcleo. Orbitais diferentes possuem formas diferentes. O orbital do tipo (s), por exemplo, costuma ser representado como uma região aproximadamente esférica ao redor do núcleo. Já orbitais do tipo (p) aparecem frequentemente como duas regiões alongadas, parecidas com dois lóbulos opostos. Existem ainda orbitais (d) e (f), com formas mais complexas.

Um ponto muito importante é não confundir órbita com orbital. A órbita, no sentido usado no modelo de Bohr, sugere um caminho definido, como uma pista circular. O orbital, na física moderna, não é um caminho. Ele é uma região de probabilidade. Essa diferença muda completamente a forma de interpretar o átomo. No modelo antigo, o elétron parecia estar sempre em algum ponto de uma trajetória. No modelo atual, o elétron é descrito por um estado quântico, e sua posição só pode ser tratada probabilisticamente antes da medição.

Isso pode parecer estranho, mas é justamente essa visão que explica com muito mais precisão o comportamento real dos átomos. A organização dos elétrons em orbitais permite entender por que os elementos químicos possuem propriedades diferentes, por que alguns átomos fazem ligações facilmente, por que outros são mais estáveis e por que a tabela periódica tem aquela organização em famílias e períodos. A distribuição eletrônica não é um detalhe secundário; ela é uma das chaves para entender a química e a eletrônica.

Para aproximar essa ideia do cotidiano, podemos imaginar uma pessoa que mora em uma casa, trabalha em outro local e costuma passar por determinadas ruas. Se perguntarmos “onde essa pessoa estará exatamente às 15h17?”, talvez não saibamos com certeza. Mas, conhecendo sua rotina, podemos construir um mapa de probabilidades: maior chance de estar no trabalho, menor chance de estar em casa, alguma chance de estar no caminho. O elétron não segue uma rotina humana, claro, mas a analogia ajuda a entender que a física moderna trabalha com regiões de maior ou menor probabilidade, não com trajetórias perfeitamente desenhadas.

Na eletrônica, essa visão é essencial porque os elétrons mais externos dos átomos são os principais responsáveis pelas ligações químicas e pelas propriedades elétricas dos materiais. Em um átomo isolado, falamos de níveis e orbitais. Em um sólido, como o silício usado em semicondutores, muitos átomos ficam próximos uns dos outros, e seus estados eletrônicos passam a interagir. Dessa interação surgem as bandas de energia, que explicam a diferença entre condutores, isolantes e semicondutores.

Portanto, o modelo quântico atual do átomo é menos visualmente simples do que o modelo de Bohr, mas é muito mais poderoso. Ele substitui a imagem das órbitas por uma descrição baseada em probabilidade, energia e estados quânticos. Essa descrição é a base para compreender desde a luz emitida por um LED até o funcionamento interno de transistores, sensores, painéis solares, lasers e chips modernos. Para quem estuda eletrônica, entender essa mudança é um passo importante para enxergar a matéria não apenas como algo sólido, mas como uma organização energética complexa governada pelo comportamento dos elétrons.

Níveis de energia, camadas eletrônicas e números quânticos explicados de forma simples

Para entender o modelo atômico atual, precisamos abandonar a ideia de que os elétrons ficam girando em órbitas como pequenos planetas. No lugar disso, a física moderna descreve os elétrons como ocupantes de estados quânticos. Esses estados possuem energias permitidas, formas espaciais e regras de ocupação. Para quem está começando, pode parecer um assunto abstrato, mas a ideia central é relativamente simples: dentro do átomo, o elétron não pode ter qualquer energia de maneira livre e contínua. Ele só pode ocupar certas condições permitidas pela natureza.

Uma boa analogia é imaginar um prédio com vários andares. Uma pessoa pode estar no primeiro andar, no segundo, no terceiro ou no décimo, mas não fica parada entre dois andares, flutuando no meio da parede. No átomo, os elétrons também ocupam “andares” de energia. Esses andares são chamados de níveis de energia. Quanto mais distante do núcleo, em geral, maior é a energia associada ao elétron. Quanto mais próximo do núcleo, menor tende a ser sua energia, pois ele está mais fortemente atraído pela carga positiva dos prótons.

Esses níveis de energia são frequentemente associados às chamadas camadas eletrônicas. Em materiais didáticos, elas costumam ser representadas pelas letras K, L, M, N e assim por diante, ou pelos números 1, 2, 3, 4 etc. A camada 1 é a mais próxima do núcleo, a camada 2 vem depois, e assim sucessivamente. Porém, no modelo quântico moderno, essas camadas não devem ser imaginadas como cascas rígidas de uma cebola. Elas representam conjuntos de estados possíveis para os elétrons, com energias e características específicas.

Dentro dessas camadas existem subdivisões chamadas subníveis ou subcamadas. Elas são indicadas pelas letras (s), (p), (d) e (f). Cada uma dessas letras está ligada a tipos diferentes de orbitais. O subnível (s) está associado a orbitais com forma aproximadamente esférica. O subnível (p) está associado a orbitais com duas regiões principais, como dois lóbulos opostos. Os subníveis (d) e (f) possuem formas mais complexas e aparecem com mais importância em átomos com mais elétrons.

Para organizar tudo isso, a mecânica quântica usa os chamados números quânticos. Eles funcionam como uma espécie de “endereço” do elétron dentro do átomo. Assim como uma pessoa pode ser localizada por país, cidade, rua e número da casa, um elétron pode ser descrito por um conjunto de números que indicam seu nível de energia, o tipo de orbital, a orientação espacial e uma propriedade chamada spin.

O primeiro número quântico é o número quântico principal, representado por (n). Ele indica o nível principal de energia, ou seja, a camada onde o elétron está. Pode assumir valores como 1, 2, 3, 4 e assim por diante. Quanto maior o valor de (n), mais distante do núcleo o elétron tende a estar, em média, e maior tende a ser sua energia. Esse número é o mais próximo da ideia de “camada eletrônica” vista em explicações introdutórias.

O segundo é o número quântico azimutal, muitas vezes representado por (l). Ele indica o tipo de orbital, ou seja, se estamos tratando de um orbital (s), (p), (d) ou (f). Esse número está relacionado à forma da região de probabilidade onde o elétron pode ser encontrado. Em linguagem simples, ele ajuda a responder: “qual é o formato do espaço provável ocupado por esse elétron?”.

O terceiro é o número quântico magnético, representado por (m_l). Ele indica a orientação do orbital no espaço. Isso é importante porque orbitais do mesmo tipo podem apontar em direções diferentes. Por exemplo, orbitais (p) podem ser representados como orientados ao longo de eixos diferentes, como (p_x), (p_y) e (p_z). Essa orientação se torna especialmente importante quando estudamos ligações químicas e a organização dos átomos em moléculas e sólidos.

O quarto é o número quântico de spin, representado por (m_s). O spin é uma propriedade quântica do elétron que não deve ser entendida literalmente como uma bolinha girando sobre si mesma, embora o nome possa sugerir isso. Para uma explicação inicial, basta saber que o spin pode assumir dois valores possíveis, frequentemente descritos como “para cima” e “para baixo”. Essa propriedade é essencial para entender como os elétrons se organizam nos orbitais.

É aqui que entra um dos princípios mais importantes da física moderna: o princípio de exclusão de Pauli. De forma simplificada, ele afirma que dois elétrons em um mesmo átomo não podem possuir exatamente o mesmo conjunto de números quânticos. Em outras palavras, dois elétrons não podem ocupar o mesmo estado quântico completo. Por isso, cada orbital pode acomodar no máximo dois elétrons, desde que eles tenham spins opostos.

Essa regra explica por que os elétrons vão preenchendo camadas e orbitais de maneira organizada. Ela também ajuda a entender a estrutura da tabela periódica. Elementos diferentes possuem números diferentes de elétrons, e esses elétrons vão ocupando os estados disponíveis conforme certas regras de energia. A forma como a camada mais externa é preenchida influencia profundamente o comportamento químico e elétrico do átomo. Por isso, elementos de uma mesma família da tabela periódica costumam ter propriedades parecidas.

Para a eletrônica, os elétrons mais importantes geralmente são os elétrons da camada mais externa, chamados elétrons de valência. Eles participam das ligações entre átomos e influenciam diretamente se um material será condutor, isolante ou semicondutor. No silício, por exemplo, cada átomo possui quatro elétrons de valência, o que permite formar uma rede cristalina estável. Quando essa rede é modificada por dopagem, introduzindo átomos como fósforo ou boro, o comportamento elétrico do material muda de maneira controlada.

Assim, os níveis de energia, camadas eletrônicas e números quânticos não são apenas detalhes teóricos. Eles formam a base para entender por que os materiais têm propriedades tão diferentes. Um fio de cobre conduz eletricidade facilmente porque possui elétrons que podem se mover com relativa liberdade dentro da estrutura metálica. Um isolante prende seus elétrons com mais força. Um semicondutor fica em uma condição intermediária e pode ser controlado por dopagem, luz, temperatura ou campo elétrico.

Portanto, quando falamos do átomo moderno, estamos falando de uma organização quântica da matéria. Os elétrons não estão espalhados de qualquer forma, nem girando em órbitas simples. Eles ocupam estados permitidos, descritos por números quânticos, distribuídos em níveis, subníveis e orbitais. Essa organização é uma das chaves para compreender a eletrônica em profundidade, porque todo componente eletrônico depende, no fundo, da forma como os elétrons podem ou não podem ocupar certos estados de energia.

Conclusão — Do átomo indivisível ao átomo quântico

A história dos modelos atômicos mostra que a ciência não avança apenas acumulando respostas, mas também corrigindo imagens antigas da realidade. O átomo já foi imaginado como uma partícula indivisível, depois como uma esfera maciça, em seguida como uma estrutura com elétrons internos, depois como um núcleo positivo cercado por elétrons e, mais tarde, como um sistema com níveis de energia quantizados. Cada modelo foi importante em seu tempo, porque respondeu a perguntas que os modelos anteriores não conseguiam explicar.

O modelo de Dalton ajudou a transformar a ideia filosófica de átomo em uma teoria científica ligada às reações químicas. Thomson mostrou que o átomo possuía partículas menores, revelando o elétron e abrindo caminho para a compreensão elétrica da matéria. Rutherford demonstrou que o átomo tinha um núcleo pequeno, denso e positivo, cercado por uma região quase toda vazia. Bohr introduziu a ideia de níveis de energia, explicando por que os átomos emitem e absorvem luz em valores definidos. Por fim, a mecânica quântica substituiu a imagem das órbitas fixas pela ideia de orbitais, funções de onda e probabilidades.

A visão moderna do átomo pode parecer menos intuitiva do que o desenho clássico com elétrons girando ao redor do núcleo, mas ela é muito mais fiel à realidade experimental. Hoje, entendemos que os elétrons não seguem trajetórias perfeitamente desenhadas como planetas. Eles ocupam estados quânticos, descritos por níveis de energia, números quânticos e regiões de probabilidade. Essa mudança é essencial para explicar não apenas o comportamento dos átomos isolados, mas também a formação das moléculas, dos cristais e dos materiais usados na eletrônica.

Para quem estuda eletrônica, essa compreensão é fundamental. A corrente elétrica, a condução em metais, o funcionamento dos semicondutores, a emissão de luz em LEDs, a operação de fotodiodos, sensores, transistores, células solares e chips modernos dependem diretamente do comportamento dos elétrons. Quando muitos átomos se organizam em um sólido, seus níveis de energia se combinam e formam bandas de energia. É a estrutura dessas bandas que ajuda a explicar por que alguns materiais conduzem eletricidade facilmente, outros bloqueiam a corrente e outros podem ser controlados, como ocorre nos semicondutores.

Assim, estudar os modelos atômicos não é apenas olhar para a história da física. É compreender a base invisível de toda a tecnologia eletrônica. Cada componente de um circuito carrega, em seu funcionamento, os princípios dessa longa evolução científica. O átomo moderno não é uma pequena miniatura do sistema solar; ele é uma estrutura quântica complexa, governada por energia, probabilidade e interação eletromagnética. É justamente essa complexidade que torna possível a eletrônica como a conhecemos hoje.

The post A História dos Modelos Atômicos e a Visão Moderna do Átomo first appeared on Basicão da Eletrônica.

Quando começamos a trabalhar com motores elétricos controlados por inversores, ESCs (Electronic Speed Controllers) ou pontes trifásicas baseadas em MOSFETs, uma dúvida muito comum surge: por que os MOSFETs costumam esquentar mais em baixas rotações do motor e, muitas vezes, permanecem quase frios em rotações elevadas?

À primeira vista isso parece contraditório. Muitas pessoas imaginam que quanto maior a velocidade do motor, maior será o esforço eletrônico e, consequentemente, maior será o aquecimento dos transistores. Porém, na prática, ocorre justamente o contrário em muitos sistemas. Em diversas aplicações, especialmente em motores Brushless DC (BLDC) e motores síncronos trifásicos, o aquecimento dos MOSFETs tende a ser muito maior em baixas rotações.

Esse comportamento está profundamente ligado a um fenômeno chamado força contraeletromotriz, também conhecida como Back-EMF (Back Electromotive Force). Além disso, o aquecimento dos MOSFETs possui relação direta com a corrente elétrica que circula pelas fases do motor, e essa corrente influencia as perdas internas dos transistores de forma quadrática.

Neste artigo vamos entender, de forma didática, como a força contraeletromotriz atua dentro do motor, por que a corrente é maior em baixas rotações, e como isso faz os MOSFETs dissiparem mais potência térmica. Também veremos por que muitos motores, acima de determinada rotação — como 150 RPM no exemplo discutido — passam a operar com temperatura praticamente ambiente.

O primeiro conceito fundamental para compreender esse comportamento é justamente a força contraeletromotriz, tema que veremos na próxima seção.

Força Contraeletromotriz: O “Freio Elétrico” Natural do Motor

Para entender por que os MOSFETs aquecem menos em rotações elevadas, primeiro precisamos compreender um dos fenômenos mais importantes dos motores elétricos: a força contraeletromotriz.

Quando aplicamos tensão em um enrolamento de motor, uma corrente elétrica começa a circular pela bobina. Essa corrente cria um campo magnético, e o campo magnético gera movimento mecânico. Até aqui temos o princípio básico de funcionamento de praticamente qualquer motor elétrico.

Porém, existe um detalhe extremamente importante: quando o rotor começa a girar dentro do campo magnético, o próprio motor passa a se comportar parcialmente como um gerador elétrico.

Esse efeito faz surgir uma tensão interna oposta à tensão aplicada pela fonte. Essa tensão recebe o nome de força contraeletromotriz.

O termo “contra” existe porque essa tensão atua em oposição à tensão que originalmente está tentando empurrar corrente para dentro do enrolamento.

Em termos simplificados:

• A fonte tenta empurrar corrente para o motor.
• O motor girando tenta dificultar essa corrente.
• Quanto maior a velocidade do motor, maior essa oposição elétrica.

Podemos representar isso conceitualmente como:

\[V_{efetiva}=V_{fonte}-V_{FCEM}\]

Onde:

• \(V_{fonte}\) é a tensão aplicada pelo driver.
• \(V_{FCEM}\) é a força contraeletromotriz.
• \(V_{efetiva}\) é a tensão realmente responsável pela circulação da corrente.

No instante em que o motor está parado, a força contraeletromotriz é praticamente zero, porque não existe movimento mecânico suficiente para gerar essa tensão oposta.

Isso significa que quase toda a tensão da fonte fica disponível sobre os enrolamentos.

Como consequência, a corrente tende a subir bastante.

Podemos imaginar isso como uma situação semelhante a um curto parcial controlado pela resistência dos enrolamentos.

Em motores Brushless, por exemplo, a resistência elétrica dos enrolamentos costuma ser muito baixa, frequentemente na faixa de mili-ohms ou poucos ohms. Isso permite correntes extremamente elevadas durante partidas ou baixas rotações.

À medida que o rotor acelera, a força contraeletromotriz cresce proporcionalmente à velocidade angular do motor.

Em muitos motores, podemos representar isso por:

\[V_{FCEM}=K_e\cdot\omega\]

Onde:

• \(K_e\) é a constante elétrica do motor.
• \(\omega\) representa a velocidade angular do rotor.

Isso significa que quanto maior a rotação:

• maior a força contraeletromotriz;
• menor a tensão efetiva nos enrolamentos;
• menor a corrente de fase;
• menor o esforço elétrico sobre os MOSFETs.

É exatamente por isso que muitos motores apresentam forte aquecimento durante partidas, arrancadas ou funcionamento em baixa velocidade, mas tornam-se muito mais frios quando atingem velocidades mais elevadas.

Em sistemas bem dimensionados, pode ocorrer exatamente o comportamento citado no diálogo original: acima de certa rotação, como 150 RPM, a corrente cai tanto que os MOSFETs passam a operar praticamente em temperatura ambiente.

Corrente de Fase e as Perdas nos MOSFETs: Por Que o Aquecimento Cresce Tão Rapidamente

Agora que entendemos que a força contraeletromotriz reduz naturalmente a corrente em altas rotações, podemos compreender o motivo principal do aquecimento dos MOSFETs: as perdas resistivas internas dos transistores.

Embora os MOSFETs sejam extremamente eficientes, eles não são componentes ideais. Quando entram em condução, existe uma pequena resistência interna entre o dreno (Drain) e a fonte (Source). Essa resistência é chamada de \(R_{DS(on)}\).

Mesmo sendo pequena, essa resistência ainda dissipa potência quando a corrente elétrica atravessa o transistor.

As perdas por condução podem ser representadas por:

\[P_{MOSFET}=R_{DS(on)}\cdot I_{fase}^2\]

Essa equação é um dos pontos mais importantes para compreender o aquecimento em drivers de motores.

Observe cuidadosamente que a corrente está elevada ao quadrado.

Isso significa que o aquecimento não cresce de forma linear. Ele cresce quadraticamente.

Na prática isso produz um efeito extremamente agressivo.

Imagine um MOSFET conduzindo:

• 5 A de corrente
• depois 10 A de corrente

Muitas pessoas imaginam que as perdas dobrariam. Porém:

• em 5 A temos:

\[
5^2 = 25
\]

• em 10 A temos:

\[
10^2 = 100
\]

Ou seja, dobrar a corrente fez as perdas aumentarem quatro vezes.

Esse é o principal motivo pelo qual pequenas reduções na corrente provocam enormes reduções na temperatura dos MOSFETs.

É exatamente isso que acontece quando o motor ganha velocidade.

Com o aumento da força contraeletromotriz:

• a corrente diminui;
• as perdas quadráticas diminuem drasticamente;
• a dissipação térmica cai rapidamente.

Em baixa rotação ocorre o pior cenário possível:

• baixa força contraeletromotriz;
• corrente elevada;
• perdas quadráticas altas;
• grande geração de calor.

Além disso, em baixas velocidades o motor frequentemente exige mais torque para vencer:

• atrito mecânico;
• inércia;
• carga aplicada;
• peso;
• resistência do sistema.

Maior torque normalmente significa maior corrente.

Em motores BLDC, PMSM (Permanent Magnet Synchronous Motor) e motores trifásicos em geral, o torque costuma ser aproximadamente proporcional à corrente de fase:

\[T\propto I_{fase}\]

Isso cria uma situação interessante:

• baixa rotação → maior demanda de corrente → maior torque → maior aquecimento;
• alta rotação → menor corrente → menores perdas → MOSFETs mais frios.

Outro detalhe importante é que muitos sistemas de controle utilizam PWM (Pulse Width Modulation). Em baixas rotações, o controlador frequentemente mantém ciclos de condução mais agressivos para sustentar torque, aumentando ainda mais a corrente RMS nos MOSFETs.

Por isso, em projetos reais de eletrônica de potência, é comum observar:

• MOSFETs extremamente quentes em partida;
• forte aquecimento em baixas RPM;
• redução significativa da temperatura conforme a velocidade aumenta;
• operação quase fria em regime permanente de alta rotação.

Esse comportamento não é defeito do circuito. Na maioria das vezes, trata-se apenas da física natural do motor e da relação entre corrente, força contraeletromotriz e perdas resistivas nos semicondutores.

Por Que Acima de Certas RPM os MOSFETs Quase Não Esquentam?

Depois de compreender a força contraeletromotriz e as perdas quadráticas nos MOSFETs, fica muito mais fácil entender um comportamento frequentemente observado em motores Brushless: em determinadas rotações o sistema praticamente “entra em equilíbrio térmico” e os MOSFETs deixam de aquecer significativamente.

No exemplo discutido inicialmente, foi observado que acima de aproximadamente 150 RPM os MOSFETs permanecem praticamente em temperatura ambiente. Isso pode parecer surpreendente, mas é uma consequência direta do funcionamento eletromagnético do motor.

Quando o motor atinge uma rotação mais elevada, a força contraeletromotriz aumenta consideravelmente. Essa tensão interna passa então a “ajudar” o circuito, limitando naturalmente a corrente consumida pelas fases.

Nesse ponto ocorre algo extremamente importante: o motor passa a precisar de muito menos corrente para continuar girando.

Isso acontece porque a maior parte da energia mecânica necessária para manter a rotação já foi transferida durante a aceleração inicial. Em regime permanente, o sistema normalmente precisa apenas compensar:

• atrito mecânico;
• pequenas perdas magnéticas;
• perdas aerodinâmicas;
• carga residual aplicada ao eixo.

Como consequência, a corrente RMS das fases cai drasticamente.

E como vimos anteriormente, pequenas reduções na corrente produzem enormes reduções térmicas devido à relação quadrática das perdas:

\[P\propto I^2\]

Esse efeito é tão forte que, em muitos sistemas:

• reduzir a corrente pela metade;
• significa reduzir as perdas para apenas 25%.

Em projetos bem dimensionados, o resultado é impressionante:

• MOSFETs quase frios;
• dissipadores pouco exigidos;
• baixa temperatura do PCB;
• maior eficiência energética;
• menor estresse nos componentes;
• maior vida útil do sistema.

Outro ponto importante é que, em alta rotação, o tempo relativo em que os MOSFETs permanecem na região linear também tende a ser menor em sistemas adequadamente controlados.

Isso é importante porque MOSFETs dissipam muito calor quando operam parcialmente conduzindo corrente e parcialmente bloqueando tensão simultaneamente.

Os dois estados mais eficientes para um MOSFET são:

• totalmente ligado;
• totalmente desligado.

Durante as transições de chaveamento surgem perdas chamadas perdas de switching.

Em muitos sistemas BLDC, as perdas por condução em baixa rotação acabam sendo dominantes, enquanto em altas rotações as perdas de chaveamento passam a se tornar relativamente mais relevantes. Mesmo assim, como a corrente diminui bastante, o aquecimento total frequentemente continua menor.

Outro fenômeno importante é que motores em baixa velocidade frequentemente operam próximos de situações chamadas de “stall” ou semi-stall.

“Stall” significa rotor travado ou quase travado.

Nessas condições:

• a força contraeletromotriz praticamente desaparece;
• a corrente sobe drasticamente;
• os MOSFETs podem aquecer em poucos segundos.

Esse é um dos cenários mais críticos em eletrônica de potência.

Por isso muitos drivers modernos implementam:

• limitação de corrente;
• proteção térmica;
• controle vetorial;
• soft-start;
• monitoramento de temperatura;
• proteção contra sobrecorrente.

No fim, o comportamento observado no diálogo original representa um excelente exemplo prático da interação entre:

• eletromagnetismo;
• eletrônica de potência;
• teoria de motores elétricos;
• física dos semicondutores;
• dissipação térmica.

Entender esses fenômenos é fundamental para projetar:

• ESCs;
• inversores trifásicos;
• drivers BLDC;
• controladores industriais;
• sistemas automotivos;
• drones;
• robôs;
• acionamentos de alto desempenho.

É justamente essa relação entre corrente, força contraeletromotriz e perdas térmicas que explica por que um motor pode consumir muito mais energia e aquecer fortemente em baixas rotações, mas operar de forma extremamente eficiente e fria em velocidades mais elevadas.

Conclusão: O Aquecimento dos MOSFETs Está Mais Ligado à Corrente do Que à Velocidade

Muitas pessoas associam intuitivamente maior velocidade do motor com maior esforço eletrônico e maior aquecimento dos MOSFETs. Porém, ao analisarmos o funcionamento físico do sistema, percebemos que o fator dominante no aquecimento não é diretamente a rotação, mas sim a corrente elétrica que circula pelas fases do motor.

Em baixas rotações, a força contraeletromotriz ainda é pequena. Isso significa que existe pouca oposição natural à corrente elétrica aplicada aos enrolamentos. Como consequência, a corrente de fase cresce significativamente, principalmente durante partidas, acelerações ou condições de carga elevada.

Essa corrente elevada produz grandes perdas térmicas nos MOSFETs devido à resistência interna (R_{DS(on)}). Como as perdas variam com o quadrado da corrente, mesmo pequenos aumentos de corrente podem gerar um crescimento extremamente rápido da dissipação térmica.

O resultado prático é facilmente observado:

• motor em baixa RPM → MOSFETs aquecem fortemente;
• motor em alta RPM → MOSFETs operam mais frios.

Quando o motor ganha velocidade, a força contraeletromotriz aumenta e passa a atuar como uma espécie de “freio elétrico natural”, reduzindo a corrente consumida pelas fases. Com menos corrente, as perdas resistivas diminuem drasticamente, permitindo que os MOSFETs trabalhem em temperaturas muito menores.

É por isso que muitos sistemas Brushless apresentam comportamento semelhante ao relatado no diálogo original: acima de determinada rotação, como 150 RPM, o conjunto eletrônico praticamente estabiliza termicamente e pode permanecer próximo da temperatura ambiente.

Esse conhecimento é extremamente importante no desenvolvimento de:

• drivers BLDC;
• inversores trifásicos;
• ESCs para drones;
• sistemas automotivos;
• robótica;
• acionamentos industriais;
• eletrônica de potência em geral.

Compreender a relação entre força contraeletromotriz, corrente de fase e perdas nos semicondutores permite projetar sistemas mais eficientes, seguros e duráveis.

Além disso, esse entendimento ajuda a evitar interpretações incorretas durante testes práticos. Muitas vezes o aquecimento observado em baixas rotações não representa necessariamente um defeito no circuito, mas sim uma consequência natural da física envolvida no funcionamento do motor elétrico e dos dispositivos semicondutores de potência.

The post Por Que os MOSFETs Esquentam Mais em Baixa Rotação? Entendendo a Relação Entre Corrente, Força Contraeletromotriz e Aquecimento first appeared on Basicão da Eletrônica.

Desde os primeiros contatos com a eletricidade, somos frequentemente ensinados que a corrente elétrica é o fluxo de elétrons através de um condutor, de forma análoga à água fluindo por um cano. Essa analogia, embora útil para conceitos básicos, esconde uma verdade física mais profunda e contra-intuitiva: a energia elétrica, na realidade, não viaja dentro dos fios. Esta perspectiva, popularizada pelo renomado físico Richard Feynman, desafia a compreensão comum e revela o papel fundamental dos campos eletromagnéticos no transporte de energia.

Para uma compreensão mais aprofundada deste tema, recomendamos assistir ao vídeo “A energia NÃO flui pelos fios – o erro que Feynman explicou” do canal Ciência Todo Dia, disponível em https://www.youtube.com/watch?v=T2H0EZzoc0E. No entanto, para aproveitar ao máximo o conteúdo do vídeo e ter uma base sólida para a discussão, sugerimos que você leia este artigo na íntegra antes de assisti-lo.

Neste artigo, exploraremos essa fascinante ideia, desvendando como a energia realmente se propaga em um circuito elétrico e qual o verdadeiro papel dos fios. Abordaremos conceitos como o Vetor de Poynting e as Equações de Maxwell, que fornecem a base teórica para entender que a energia reside e se move no espaço ao redor dos condutores, e não em seu interior. Prepare-se para uma jornada que transformará sua percepção sobre a eletricidade e o magnetismo.

O Vetor de Poynting e as Equações de Maxwell

Para compreender como a energia realmente se propaga, é essencial mergulhar nas Equações de Maxwell, que são os pilares do eletromagnetismo. Essas equações descrevem como os campos elétricos ($\vec{E}$) e magnéticos ($\vec{B}$) são gerados e interagem. A partir delas, podemos derivar o conceito de Vetor de Poynting ($\vec{S}$), que quantifica a direção e a magnitude do fluxo de energia eletromagnética por unidade de área e tempo.

Matematicamente, o Vetor de Poynting é definido como o produto vetorial dos campos elétrico e magnético:

\[\vec{S} = \frac{1}{\mu_0} (\vec{E} \times \vec{B})\]

Onde:

•\(\vec{S}\) é o Vetor de Poynting, medido em Watts por metro quadrado (W/m²).

•$\vec{E}$ é o campo elétrico, medido em Volts por metro (V/m).

•$\vec{B}$ é o campo magnético, medido em Tesla (T).

•$\mu_0$ é a permeabilidade magnética do vácuo, uma constante fundamental.

Em um circuito elétrico simples, como uma bateria conectada a uma lâmpada por fios, os campos elétrico e magnético não estão confinados apenas dentro do condutor. O campo elétrico se estende do terminal positivo para o negativo da bateria, enquanto o campo magnético circunda os fios, gerado pela corrente que flui. É na região fora dos fios, onde esses dois campos coexistem e são perpendiculares entre si, que o Vetor de Poynting aponta da fonte (bateria) para a carga (lâmpada), indicando o caminho real do fluxo de energia.

Isso significa que a energia não “viaja” pelos elétrons dentro do fio, mas sim pelos campos eletromagnéticos no espaço ao redor do fio. O fio, nesse contexto, atua como um “guia de ondas”, direcionando esses campos para que a energia chegue ao seu destino de forma eficiente. Sem o fio, os campos se dispersariam e a energia não seria entregue à carga de maneira controlada.

Velocidade de Deriva vs. Velocidade do Sinal

Uma das maiores confusões em relação à corrente elétrica é a velocidade com que os elétrons se movem dentro de um condutor. A intuição comum sugere que, para a energia ser transmitida quase instantaneamente, os elétrons devem se mover a velocidades altíssimas. No entanto, a realidade é bem diferente.

A velocidade de deriva dos elétrons, que é a velocidade média com que os elétrons se deslocam em uma direção específica devido a um campo elétrico, é surpreendentemente baixa. Em um fio de cobre típico, com uma corrente de 1 Ampere e um diâmetro de 1 mm, a velocidade de deriva é da ordem de milímetros por segundo . Isso significa que um elétron levaria horas para percorrer alguns metros de fio.

Se os elétrons se movem tão lentamente, como a luz acende quase que instantaneamente ao ligarmos um interruptor? A resposta está na distinção entre a velocidade dos portadores de carga (elétrons) e a velocidade de propagação do sinal eletromagnético. Quando um campo elétrico é aplicado a um condutor, ele se propaga através do material a uma velocidade próxima à da luz (aproximadamente $3 \times 10^8$ m/s no vácuo, e um pouco menor em um condutor). É esse campo que empurra os elétrons livres, fazendo com que eles comecem a se mover e, consequentemente, estabelecendo a corrente.

Imagine uma fila de dominós: quando o primeiro dominó é derrubado, a informação de que ele caiu (o “sinal”) se propaga rapidamente pela fila, mesmo que cada dominó individualmente se mova apenas uma pequena distância. Da mesma forma, o campo eletromagnético é o “sinal” que se propaga rapidamente, organizando o movimento dos elétrons ao longo do fio, e não o movimento individual dos elétrons que transporta a energia.

[1] Halliday, D., Resnick, R., & Walker, J. (2014). Fundamentos de Física, Volume 3: Eletromagnetismo. LTC.

O Efeito Joule e a Dissipação de Energia nos Fios

Se a maior parte da energia não flui dentro dos fios, qual é o papel do condutor e por que ele esquenta? A resposta está na resistência elétrica e no Efeito Joule. Em condutores ideais (sem resistência), o Vetor de Poynting seria inteiramente paralelo à superfície do fio, direcionando a energia para a carga sem perdas no condutor.

No entanto, na realidade, todos os materiais condutores possuem alguma resistência elétrica. Essa resistência faz com que uma pequena porção do campo elétrico penetre no fio. Consequentemente, uma fração do Vetor de Poynting aponta radialmente para dentro do condutor. Essa energia que entra no fio é dissipada na forma de calor devido às colisões dos elétrons em movimento com os átomos da rede cristalina do material, um fenômeno conhecido como Efeito Joule.

A potência dissipada por Efeito Joule em um resistor é dada pela Lei de Joule:

P = I^2 R

Onde:

•$P$ é a potência dissipada em Watts (W).

•$I$ é a corrente elétrica em Ampères (A).

•$R$ é a resistência elétrica em Ohms ($\Omega$).

Essa dissipação de energia é uma perda e é o motivo pelo qual os fios esquentam quando uma corrente passa por eles. É importante ressaltar que essa energia dissipada dentro do fio é uma pequena parcela da energia total que está sendo transportada pelos campos eletromagnéticos ao redor do fio. O fio, portanto, não é apenas um guia, mas também um elemento que interage com os campos, convertendo parte da energia em calor devido à sua resistência intrínseca.

Conclusão

A compreensão de que a energia elétrica não flui pelos fios, mas sim ao redor deles, através dos campos eletromagnéticos, é um conceito fundamental que transforma nossa visão sobre a eletricidade. A analogia da água no cano, embora didática, falha em capturar a essência da física envolvida, onde o Vetor de Poynting e as Equações de Maxwell revelam a verdadeira natureza do transporte de energia.

Os fios condutores, longe de serem meros “tubos” para elétrons, atuam como guias que moldam e direcionam os campos elétrico e magnético, permitindo que a energia flua eficientemente da fonte para a carga. A lentidão da velocidade de deriva dos elétrons, em contraste com a rapidez da propagação do sinal eletromagnético, reforça essa ideia, mostrando que a informação e a energia viajam de forma distinta dos portadores de carga.

Mesmo com a energia fluindo externamente, o Efeito Joule nos lembra que os fios não são passivos. A resistência intrínseca dos condutores causa uma pequena, mas significativa, dissipação de energia na forma de calor, um lembrete de que a física do mundo real envolve perdas e interações complexas.

Ao desafiar nossas intuições iniciais, a perspectiva de Feynman sobre a eletricidade nos convida a uma compreensão mais profunda e elegante do universo eletromagnético, onde os campos, e não apenas as partículas, são os verdadeiros protagonistas no palco da energia.

Referências

[2] Halliday, D., Resnick, R., & Walker, J. (2014). Fundamentos de Física, Volume 3: Eletromagnetismo. LTC.

The post A Energia Elétrica Não Flui Pelos Fios: Uma Perspectiva de Feynman first appeared on Basicão da Eletrônica.

A indústria de semicondutores acaba de atingir um marco tecnológico significativo com a produção bem-sucedida de um wafer monocristalino de carbeto de silício (SiC) com diâmetro de 300 mm, também conhecido como 12 polegadas. Esse avanço foi anunciado pela Wolfspeed, que descreve o feito como um passo decisivo rumo à maturidade industrial dessa tecnologia.

Até recentemente, wafers de carbeto de silício eram fabricados majoritariamente em diâmetros menores, como 150 mm e 200 mm. A transição para 300 mm representa não apenas um aumento físico do substrato, mas uma mudança estrutural na forma como dispositivos de potência, sistemas ópticos e aplicações avançadas poderão ser projetados, integrados e produzidos em escala industrial .

O que significa produzir um wafer monocristalino de 300 mm em SiC

Produzir um wafer monocristalino significa que todo o disco de carbeto de silício apresenta uma estrutura cristalina contínua e ordenada, sem descontinuidades de fase. No caso do SiC, isso é particularmente desafiador devido às altas temperaturas envolvidas no crescimento cristalino, à dureza extrema do material e à complexidade do controle de defeitos cristalinos.

O processo envolve anos de desenvolvimento em crescimento de cristal, formação do boule (o cilindro cristalino original), corte, lapidação e polimento do wafer. A Wolfspeed destaca que esse resultado é fruto de um esforço prolongado em inovação nesses processos, sustentado por um portfólio de mais de 2.300 patentes emitidas e em análise ao redor do mundo .

Do ponto de vista industrial, alcançar 300 mm em SiC significa alinhar esse material aos mesmos diâmetros utilizados na indústria do silício convencional, abrindo caminho para maior compatibilidade com ferramentas de fabricação existentes e ganhos expressivos de escala.

Impacto direto na escalabilidade e no custo de fabricação

O aumento do diâmetro do wafer permite fabricar um número significativamente maior de dispositivos por unidade, reduzindo o custo relativo por componente. Em aplicações de potência, onde dispositivos de SiC ainda possuem custo elevado em comparação ao silício, esse fator é decisivo para acelerar a adoção em mercados como:

• transmissão de energia elétrica em alta tensão
• inversores industriais e sistemas de automação
• veículos elétricos e infraestrutura de recarga
• fontes de alimentação de alta eficiência

Além disso, wafers maiores favorecem a padronização de processos, melhor aproveitamento de equipamentos e maior previsibilidade na cadeia de suprimentos, fatores essenciais para aplicações críticas em larga escala .

Convergência entre eletrônica de potência, óptica e RF

Um ponto central do anúncio é que a plataforma de 300 mm da Wolfspeed não se limita à eletrônica de potência. Ela também unifica a fabricação de substratos semicondutores semi-isolantes de alta pureza, utilizados em sistemas ópticos e de radiofrequência (RF).

Essa convergência viabiliza um novo paradigma de integração em escala de wafer, combinando domínios ópticos, fotônicos, térmicos e elétricos em um único substrato. Em termos práticos, isso significa que funções antes separadas em múltiplos componentes podem ser integradas de forma mais compacta, eficiente e confiável .

Papel estratégico do SiC em infraestruturas de Inteligência Artificial

Com a expansão acelerada de cargas de trabalho em inteligência artificial, data centers enfrentam limites cada vez mais rígidos de densidade de potência, dissipação térmica e eficiência energética. O carbeto de silício se destaca nesse cenário por suportar altas tensões, altas temperaturas e comutação eficiente.

A tecnologia de SiC em 300 mm permite integrar sistemas de fornecimento de energia de alta tensão, soluções térmicas avançadas e interconexões ativas diretamente em nível de wafer. Isso amplia o desempenho do sistema como um todo, ultrapassando os limites impostos pela simples miniaturização de transistores tradicionais .

Aplicações em AR e VR: integração óptica e térmica

Sistemas de realidade aumentada (AR) e realidade virtual (VR) exigem arquiteturas compactas, leves e capazes de operar com displays de alto brilho e amplo campo de visão. Ao mesmo tempo, esses sistemas enfrentam desafios térmicos severos devido à alta densidade de processamento.

O carbeto de silício oferece propriedades únicas, como elevada resistência mecânica, alta condutividade térmica e controle preciso do índice de refração. Essas características tornam o SiC especialmente adequado para arquiteturas ópticas multifuncionais, onde elementos estruturais, ópticos e térmicos coexistem no mesmo substrato .

Um passo decisivo para a maturidade industrial do SiC

Além das aplicações em IA e AR/VR, a transição do SiC para wafers de 300 mm representa um avanço estrutural na produção de dispositivos de potência avançados. O maior diâmetro do wafer aumenta a capacidade de atender, de forma economicamente viável, a crescente demanda por sistemas industriais de próxima geração e redes elétricas de alta tensão.

Segundo analistas do setor, esse avanço não é apenas técnico, mas estratégico. Ele estabelece um roteiro crível para produção em alto volume, melhora a economia de escala e reforça a segurança de fornecimento a longo prazo. Em outras palavras, posiciona o carbeto de silício como um material-chave para a próxima década de eletrificação, digitalização e inteligência artificial .

Conclusão

A produção bem-sucedida de um wafer monocristalino de carbeto de silício com 300 mm marca uma nova fase na evolução dos semicondutores de potência e de aplicações avançadas. Mais do que um recorde de engenharia, trata-se de um movimento que aproxima o SiC da maturidade industrial necessária para sustentar as demandas tecnológicas do futuro.

Esse avanço sinaliza que o carbeto de silício deixa de ser apenas uma promessa tecnológica e passa a ocupar um papel central na infraestrutura energética, computacional e óptica das próximas décadas .

Fonte: https://news.pcim.mesago.com/breakthrough-in-300mm-silicon-carbide-technology-a-e7c5d164c527f99b6243bed0bdda7726/

The post Avanço histórico na tecnologia de carbeto de silício em wafers de 300 mm first appeared on Basicão da Eletrônica.

Introdução: por que não ligar o termistor direto no ADC?

Em projetos de sistemas embarcados, é extremamente comum encontrar medições de temperatura feitas conectando um termistor diretamente a um divisor resistivo e lendo o ponto intermediário com um ADC (Conversor Analógico-Digital). Embora essa abordagem funcione em aplicações simples, ela apresenta limitações importantes de precisão, especialmente quando se deseja explorar toda a resolução do ADC, reduzir ruído e garantir repetibilidade.

O problema central é que o termistor não é um sensor linear e, além disso, a variação de tensão gerada pelo divisor costuma ocupar apenas uma pequena fração da tensão de referência do ADC. Isso resulta em:

• Baixo aproveitamento da resolução do ADC
• Maior sensibilidade a ruídos
• Erros significativos devido a offset, tolerância de resistores e variação de alimentação

Para resolver esses problemas, utiliza-se um amplificador operacional configurado como amplificador não inversor com referência, capaz de amplificar e deslocar (offset) o sinal do termistor para ocupar quase todo o range do ADC.

2. Termistor PTC e o divisor resistivo: fundamento físico e elétrico

Um termistor PTC (Positive Temperature Coefficient) é um resistor cuja resistência aumenta com o aumento da temperatura. Esse comportamento físico decorre do aumento da resistividade do material semicondutor com a agitação térmica dos portadores de carga.

Ao conectar o termistor PTC em série com um resistor fixo R₁, forma-se um divisor de tensão, cuja saída depende diretamente da temperatura:

\[
V_{in} = V_{DD} \times \frac{R_{PTC}}{R_1 + R_{PTC}}
\]

Onde:

• \( V_{DD} \) é a tensão de alimentação
• \( R_{PTC} \) é a resistência do termistor na temperatura atual
• \( R_1 \) é o resistor fixo do divisor

Essa equação mostra que qualquer variação de temperatura altera \( R_{PTC} \) e, consequentemente, a tensão \( V_{in} \).

No entanto, essa variação costuma ser pequena em termos absolutos, por exemplo, da ordem de centenas de milivolts. É exatamente aqui que entra o amplificador operacional.

3. Amplificador não inversor com referência: amplificação + deslocamento

O circuito utiliza um amplificador operacional em configuração não inversora, mas com um detalhe fundamental: a entrada inversora não está referenciada ao terra, e sim a uma tensão de referência \( V_{ref} \).

A equação completa de transferência do circuito é:

\[
V_o =\left(
V_{DD} \times \frac{R_{PTC}}{R_1 + R_{PTC}}
\right)
\times \left(
\frac{R_3 + R_2}{R_2}
\right)
\left(
V_{ref} \times \frac{R_3}{R_2}
\right)
\]

Cada termo dessa equação tem um papel claro:

1. Primeiro termo
   Representa a tensão de entrada ( V_{in} ) gerada pelo divisor resistivo com o termistor.
2. Segundo termo
   É o ganho do amplificador não inversor, definido pelos resistores R₂ e R₃.
3. Terceiro termo
   Introduz um offset controlado, permitindo deslocar toda a curva de saída para cima ou para baixo, ajustando perfeitamente o range de saída ao range do ADC.

Esse arranjo é extremamente poderoso porque permite mapear um intervalo específico de temperatura para quase toda a faixa de saída do amplificador, maximizando a precisão.

4. Definição dos objetivos de projeto

Antes de qualquer cálculo, o projeto estabelece metas claras:

• Temperatura mínima: 0 °C
• Temperatura máxima: 50 °C
• Tensão de saída mínima: 50 mV
• Tensão de saída máxima: 3,25 V
• Alimentação: 3,3 V (single supply)

Esses valores foram escolhidos para:

• Evitar saturação do amplificador próximo aos trilhos
• Aproveitar praticamente todo o range do ADC
• Garantir operação na região linear do amplificador operacional

5. Cálculo do resistor do divisor R₁

Para maximizar a sensibilidade e a linearidade do divisor resistivo, escolhe-se R₁ como a média geométrica das resistências do termistor nos extremos de temperatura:

\[
R_1 = \sqrt{R_{PTC}(T_{min}) \times R_{PTC}(T_{max})}
\]

No exemplo do projeto:

• \( R_{PTC}(0 °C) \)
• \( R_{PTC}(50 °C) \)

O cálculo resulta em aproximadamente 9,95 kΩ, sendo adotado o valor comercial 10 kΩ.

Esse critério reduz a não linearidade do divisor e melhora a distribuição da variação de tensão ao longo da faixa de temperatura.

6. Cálculo da faixa de tensão de entrada

Com R₁ definido, calcula-se a tensão mínima e máxima na entrada do amplificador:

\[
V_{in_{min}} = V_{DD} \times \frac{R_{PTC}(0 °C)}{R_1 + R_{PTC}(0 °C)}
\]

\[
V_{in_{max}} = V_{DD} \times \frac{R_{PTC}(50 °C)}{R_1 + R_{PTC}(50 °C)}
\]

Os valores obtidos foram:

• \( V_{in_{min}} \approx 1,519 V \)
• \( V_{in_{max}} \approx 1,773 V \)

Observe que a variação é de apenas 254 mV, reforçando a necessidade de amplificação.

7. Determinação do ganho do amplificador

O ganho ideal necessário é dado por:

\[
G_{ideal} =
\frac{V_{out_{max}} – V_{out_{min}}}
{V_{in_{max}} – V_{in_{min}}}
\]

Substituindo os valores:

\[
G_{ideal} =
\frac{3,25 – 0,05}{1,773 – 1,519}
\approx 12,6 , \frac{V}{V}
\]

Esse ganho é implementado pelo par ( R_2 ) e ( R_3 ):

\[
G = 1 + \frac{R_3}{R_2}
\]

Escolhendo \( R_2 = 1 kΩ \), obtém-se \( R_3 \approx 11,6 kΩ \), sendo adotado o valor comercial 11,5 kΩ, resultando em um ganho real de 12,5 V/V.

8. Cálculo da tensão de referência V_ref

Como o ganho real difere levemente do ideal, calcula-se o offset necessário para posicionar corretamente a curva de saída.

Reorganizando a equação de transferência, resolve-se para V_ref, obtendo:

\[
V_{ref} \approx 1,646 V
\]

Essa tensão pode ser gerada por:

• Um DAC interno do microcontrolador
• Um divisor resistivo bufferizado por um amplificador operacional

O uso de buffer é fundamental para evitar que a impedância do divisor altere o ganho do circuito.

9. Resultados e desempenho do circuito

A simulação apresentada no app note mostra que:

• A saída varia de aproximadamente 59 mV a 3,239 V
• A resposta é praticamente linear entre 0 °C e 50 °C
• A largura de banda do circuito é de 84 kHz, mais que suficiente para medições de temperatura

Esses resultados confirmam que o circuito maximiza a resolução do ADC, reduz erros e melhora significativamente a precisão da medição .

10. Boas práticas de projeto

Algumas recomendações fundamentais extraídas do projeto:

• Sempre operar o amplificador dentro da região linear especificada em datasheet
• Evitar resistores de valor muito alto para não degradar ruído e estabilidade
• Usar capacitores em paralelo com resistores de realimentação para limitar banda e reduzir ruído
• Bufferizar qualquer referência de tensão externa
• Verificar offset, corrente de bias e ganho em malha aberta do amplificador

Conclusão

O uso de um amplificador não inversor com referência transforma um simples termistor em um sistema de medição de temperatura de alta precisão, adequado para aplicações profissionais em sistemas embarcados, instrumentação e automação.

Mais do que um circuito, este projeto ensina uma metodologia de engenharia: definir objetivos claros, modelar o sensor, mapear o sinal para o ADC e validar tudo por simulação e análise.

Esse é exatamente o tipo de abordagem que separa um circuito funcional de um circuito robusto e confiável.

The post Projeto de um Circuito de Medição de Temperatura de Alta Precisão com Termistor e Amplificador Operacional first appeared on Basicão da Eletrônica.

A escolha correta da bitola de um condutor elétrico é um dos fundamentos da engenharia eletrônica e elétrica, afetando diretamente a segurança, a eficiência energética e a durabilidade de qualquer sistema. Para padronizar essa escolha, ao longo dos anos surgiram diferentes sistemas de classificação de fios e cabos, entre eles o AWG (American Wire Gauge), amplamente utilizado em equipamentos eletrônicos, telecomunicações, instrumentação e em diversos contextos industriais. Embora muito presente em produtos importados, o AWG pode gerar dúvidas no Brasil, onde a bitola costuma ser especificada em milímetros (mm) ou milímetros quadrados (mm²).

Compreender a relação entre AWG e mm² é essencial para qualquer técnico ou estudante, pois permite interpretar especificações internacionais, selecionar cabos adequados para corrente, tensão e temperatura, além de evitar quedas de tensão ou riscos de aquecimento excessivo. Nesta introdução, contextualizamos o uso do padrão AWG e justificamos a necessidade de uma tabela comparativa clara e acessível, servindo como referência rápida para atividades práticas e estudos.

Apresentação (AWG e mm/mm² explicados)

O padrão AWG (American Wire Gauge) define a bitola dos condutores a partir de uma escala numérica inversa: quanto maior o número AWG, menor o diâmetro do fio. Esse sistema foi criado para padronizar a fabricação de condutores nos Estados Unidos e continua sendo amplamente utilizado em eletrônica, automação, áudio, telecomunicações e instrumentação. Já no Brasil e na maior parte do mundo, a bitola de cabos é expressa em milímetros (mm), geralmente como diâmetro ou área da seção transversal (mm²).

A tabela abaixo facilita a conversão entre os dois sistemas, permitindo escolher corretamente o cabo para cada aplicação. Vale lembrar que pequenas variações podem ocorrer entre fabricantes, mas os valores apresentados representam padrões consolidados na indústria.

Tabela AWG Diâmetro (mm) Área (mm²)

A seguir apresento apenas a Seção de Conclusão, conforme solicitado.

Seção 3 — Conclusão

A compreensão da relação entre AWG e mm² é essencial para qualquer estudante ou técnico que deseje atuar de forma segura e eficiente em eletrônica e sistemas elétricos. Essa conversão permite interpretar projetos internacionais, escolher cabos adequados para suportar correntes específicas e evitar problemas como aquecimento excessivo, quedas de tensão ou falhas prematuras das instalações. O uso da tabela apresentada simplifica o processo de seleção das bitolas, tornando o aprendizado mais acessível e permitindo decisões técnicas mais embasadas.

Ao dominar essa equivalência, o profissional passa a entender não apenas o tamanho físico do condutor, mas também o seu impacto direto sobre resistência elétrica, capacidade de corrente e desempenho geral do sistema. Assim, a tabela AWG mm torna-se uma ferramenta indispensável no cotidiano da engenharia eletrônica e elétrica, servindo tanto como referência rápida quanto como apoio nos primeiros passos de formação técnica.

The post Tabela AWG para mm e mm²: Guia Didático para Estudantes e Técnicos em Eletrônica first appeared on Basicão da Eletrônica.

(Baseado integralmente no arquivo: “Digital Isolator Design Guide” – Texas Instruments)

1 — Princípios de Funcionamento de Isoladores Digitais

A isolação galvânica é uma técnica essencial para sistemas eletrônicos modernos, permitindo que dois blocos de um circuito troquem sinais sem que exista continuidade elétrica entre eles. Essa separação impede que correntes contínuas ou transitórias de alta tensão atravessem para o outro lado, protegendo microcontroladores, ASICs, FPGAs e até o operador humano.

Nos isoladores digitais modernos, como mostrado no documento da Texas Instruments, a estrutura básica combina três elementos:
um transmissor (TX), um barreira isolante capacitiva de SiO₂ e um receptor (RX). O papel do transmissor é converter o sinal digital de entrada para uma forma compatível com a barreira; o receptor reconstrói o sinal digital do outro lado. A TI utiliza capacitores de dióxido de silício (SiO₂) como elemento isolante, oferecendo alta resistência dielétrica e confiabilidade a longo prazo.

Dois métodos principais são usados para transportar o sinal através dessa barreira: arquitetura baseada em bordas (edge-based) e arquitetura baseada em chaveamento liga/desliga (OOK – On-Off Keying).

1.1 Comunicação Baseada em Bordas (Edge-Based Communication)

Nesta arquitetura — utilizada em famílias como ISO73xx, ISO74xx, ISO71xx, ISO76xx, ISO75xx e ISO72xx — o dispositivo possui dois canais internos:
• um canal de alta frequência (HF) que opera entre 100 kbps e 150 Mbps,
• e um canal de baixa frequência (LF) que cobre de 100 kbps até DC.

Quando um sinal entra no canal HF, ele é convertido para diferencial, passa por redes RC que transformam suas transições em pulsos estreitos e, em seguida, é processado por comparadores e um flip-flop digital. Já sinais de baixa frequência, que exigiriam capacitores internos muito grandes, são modulados em largura de pulso (PWM) usando um oscilador interno. Isso cria uma portadora de alta frequência capaz de atravessar a barreira capacitiva; na saída, um filtro passa-baixa remove a portadora, recuperando o dado original.

1.2 Comunicação Baseada em OOK (On-Off Keying)

A segunda abordagem utiliza modulação OOK, presente nas famílias ISO67xx, ISO78xx e ISO77xx. Nesse método, um dos estados lógicos do sinal digital é representado pela presença de uma portadora de rádio-frequência interna, enquanto o outro estado é transmitido pela ausência dessa portadora.

O sinal modulado atravessa a barreira isolante e chega atenuado ao receptor. Do outro lado, um pré-amplificador aumenta o sinal, e um detector de envoltória (envelope detector) recupera a forma digital original. A arquitetura ainda utiliza condicionamento de sinal para melhorar a rejeição de modo comum, resultando em maior imunidade a transientes (CMTI).

2 — Aplicações Típicas de Isoladores Digitais

(Baseado integralmente no arquivo: “Digital Isolator Design Guide” – Texas Instruments)

Os isoladores digitais são amplamente utilizados em sistemas eletrônicos modernos para proteger circuitos sensíveis, permitir comunicação entre domínios de tensão diferentes e eliminar problemas de circulação de correntes de terra (ground loops). Como mostram os exemplos do documento, eles podem ser aplicados tanto em sinais digitais simples quanto em transceptores completos como RS-232, RS-485 e SPI.

Antes de observar aplicações específicas, é útil entender a estrutura geral de um isolador digital. Um dispositivo típico possui dois domínios independentes, alimentados por VCC1/GND1 e VCC2/GND2, o que permite que cada lado opere em tensões diferentes e totalmente isoladas.

2.1 Isolação em Interfaces SPI

A aplicação mais simples envolve isolar um barramento SPI entre um microcontrolador e um conversor A/D ou A/D/D. Mesmo sendo um sistema de baixa tensão e single-ended, a isolação quebra laços de terra e protege contra picos vindos da seção de potência.

Isoladores das famílias ISO7x31 e ISO7x41, com 3 ou 4 canais, são comumente usados para isolar sinais SCK, MISO (POCI), MOSI (PICO) e CS. A isolação garante integridade do sinal mesmo diante de ruídos de modo comum.

2.2 Isolação em Interfaces RS-232

A interface RS-232 exige vários sinais de controle além de RX e TX, o que demanda dois isoladores quádruplos para isolar completamente a comunicação entre o transceptor RS-232 e o UART interno do sistema. Mesmo que o sistema seja de baixa tensão, a fonte simétrica de ±12 V utilizada no barramento exige isolação devido aos riscos de transientes e diferenças de potencial.

A isolação também permite proteger o lado digital de microcontroladores caso o barramento RS-232 seja alimentado a partir de fontes mais altas, comuns em equipamentos industriais.

2.3 Isolação em Interfaces RS-485

O RS-485 opera de forma diferencial e é amplamente usado em redes industriais. Mesmo com toda a interface sendo de baixa tensão, isolar o lado de controle é necessário devido ao fato de que os nós da rede podem estar referenciados a potenciais de terra muito diferentes.

A isolação permite a comunicação mesmo quando há diferenças significativas de potencial entre diferentes trechos da rede.

2.4 Funções Isoladas Integradas

Alguns dispositivos integram tanto o transceptor quanto o isolador em um único encapsulamento, reduzindo custo e quantidade de componentes na placa. Esse tipo de solução é mais simples e compacta, ideal para aplicações industriais e automação.

O exemplo fornecido no documento mostra um transceptor RS-485 com isolação integrada. Isso facilita o projeto e reduz riscos de erros de conexão entre isolador e transceptor separados.

3 — Guia de Seleção de Isoladores Digitais

Escolher o isolador digital adequado é uma etapa essencial no projeto de sistemas que exigem segurança elétrica, robustez contra ruídos e transmissão confiável de dados. O documento da Texas Instruments apresenta os principais parâmetros que devem ser analisados durante a seleção, bem como uma tabela comparativa das famílias de isoladores disponíveis.

3.1 Parâmetros Importantes na Escolha de um Isolador

Ao analisar um datasheet de isoladores digitais, alguns parâmetros são fundamentais para garantir desempenho e segurança no projeto:

1. Desempenho de isolação

O isolador deve suportar tensões elevadas entre seus domínios, e isso é especificado por:

• VIOTM — tensão máxima transitória de isolação (até 60 s).
• VISO — capacidade de suportar tensão de isolação aplicada.
• VIORM — tensão máxima repetitiva de pico.
• VIOWM — tensão de trabalho contínua entre os domínios.
• VIOSM — tensão de surto (impulso de 1,2 µs / 50 µs).

Esses valores determinam se o dispositivo é adequado para aplicações críticas como automação industrial, motores, veículos híbridos ou equipamentos médicos.

2. Parâmetros de temporização

Esses parâmetros afetam diretamente a integridade e o sincronismo dos sinais:

• Taxa de dados (Data Rate).
• Atraso de propagação (Propagation Delay).
• Desvio entre canais (Skew), importante para interfaces como SPI.
• Filtro de glitches, quando presente, aumenta o atraso mas melhora robustez contra ruído.

3. Imunidade a transientes de modo comum (CMTI)

O CMTI indica a capacidade do isolador de suportar variações rápidas de potencial entre os dois lados da barreira sem introduzir erros de comunicação. Quanto maior o CMTI, maior a robustez do sistema.

4. Consumo de energia

Essencial para sistemas alimentados por baterias ou que utilizam muitos canais de isolação. O consumo varia conforme a família e a taxa de dados.

5. Encapsulamento

Importante para requisitos normativos de isolação:

• Creepage: distância física mínima sobre a superfície entre os lados isolados.
• Clearance: distância pelo ar entre os terminais.
• CTI (Comparative Tracking Index): indica resistência do encapsulamento a degradação superficial em tensão; valores maiores permitem encapsulamentos menores para a mesma tensão de trabalho.

3.2 Famílias de Isoladores Digitais

O documento reúne uma tabela extensa listando as principais famílias de isoladores da Texas Instruments, incluindo isoladores simples, isoladores com transceptores integrados (CAN, RS-485, I²C) e isoladores que incorporam fonte de alimentação isolada.

Essa tabela permite rápida comparação entre tensões suportadas, consumo, CMTI, desempenho de temporização e encapsulamentos disponíveis.

A tabela apresenta famílias como:

• ISO67xx — alta isolação, 50 Mbps, CMTI típico de 150 kV/µs.
• ISO78xx — isolação reforçada até 8000 Vpk, até 100 Mbps.
• ISO77xx — desempenho elevado com baixíssimo consumo.
• ISO70xx, ISO73xx, ISO71xx — opções com diferentes níveis de isolação e taxas de dados.
• ISOW — isoladores com alimentação integrada.
• ISO1042, ISO14xx, ISO121x — isoladores com funções CAN, RS-485 e entradas digitais isoladas.

Essa tabela funciona como uma referência direta para selecionar rapidamente a família correta conforme o tipo de aplicação, taxa de dados, consumo e exigências de isolação elétrica.

4 — Diretrizes de Projeto de PCB para Isoladores Digitais

O desempenho de um isolador digital depende não apenas do componente em si, mas também da qualidade do projeto de PCB. Um layout inadequado pode gerar ruídos, perda de integridade de sinal, aumento de EMI e redução da isolação efetiva. Por isso, o guia da Texas Instruments fornece recomendações fundamentais para garantir uma placa confiável, mesmo em aplicações de alta velocidade ou alta tensão.

4.1 Material da PCB

Para circuitos digitais abaixo de 150 Mbps e trilhas de até 10 polegadas, recomenda-se usar FR-4, material que atende UL94-V0 e apresenta:

• Baixas perdas dielétricas em alta frequência
• Baixa absorção de umidade
• Boa rigidez mecânica
• Comportamento autoextinguível

Esse material é o mais adequado para aplicações envolvendo isoladores digitais.

4.2 Empilhamento de Camadas (Layer Stack)

O documento recomenda um PCB com mínimo de quatro camadas, na ordem:

1. Camada superior — trilhas de alta velocidade
2. Plano de terra
3. Plano de alimentação
4. Camada inferior — trilhas de baixa velocidade

Esse empilhamento reduz EMI, fornece retorno de corrente de baixa indutância e cria capacitância distribuída entre os planos de energia e terra.

4.3 Distância de Escoamento (Creepage Distance)

Creepage é o caminho ao longo da superfície do material entre dois pontos condutivos. Para isolação adequada, esse caminho deve ser longo o bastante para evitar formação de trilhas condutivas por poeira, umidade ou poluentes ambientais.

O guia recomenda:

• Usar encapsulamentos de isoladores que possuam creepage adequado
• Manter todas as camadas da PCB sem trilhas abaixo do isolador
• Utilizar cavidades (grooves) para aumentar a distância efetiva quando necessário

4.4 Linhas de Transmissão com Impedância Controlada

Quando trilhas transportam sinais rápidos, a impedância característica deve ser compatível com a impedância de saída do isolador, conceito chamado source-impedance matching.

A impedância de saída típica de um isolador varia conforme a região da curva Vout × Iout. No exemplo do documento, o valor aproximado é:

• 260 Ω em baixas tensões
• 70 Ω na região de comutação

Por isso, as trilhas devem ser dimensionadas para se aproximarem de 70 Ω, garantindo baixa reflexão e menor EMI.

O documento também apresenta a relação entre largura da trilha (w), altura até o plano de terra (h) e impedância Z₀.

4.5 Planos de Referência (Reference Planes)

Planos de terra e alimentação devem ser sólidos, contínuos e livres de recortes. Eles cumprem diversas funções:

• Estabelecem o retorno de corrente de baixa indutância
• Reduzem emissão eletromagnética
• Criam forte acoplamento elétrico com trilhas de alta velocidade

O guia mostra que quando o sinal corre em um plano e o retorno está imediatamente abaixo, os campos elétrico e magnético se cancelam, reduzindo EMI.

4.6 Roteamento de Trilhas (Routing Guidelines)

Recomendações principais:

1. Separação de trilhas: manter distância de ≥ 3 × altura até o plano de terra para minimizar crosstalk.
2. Evitar ângulos de 90°: usar curvas de 45° para impedir mudanças bruscas na impedância.
3. Evitar buracos ou fendas no plano de terra que desviem o retorno de corrente e aumentem EMI.
4. Evitar passar trilhas por clareiras de vias.
5. Minimizar troca de camadas: cada mudança de camada adiciona indutância e pode exigir vias de retorno.
6. Evitar mudanças entre planos de referência diferentes (ex.: terra → alimentação), pois isso exige vias adicionais e capacitores de desacoplamento.

4.7 Vias

Vias possuem capacitância e indutância parasitas, afetando o comportamento de alta frequência. O guia recomenda:

• Usar vias pequenas para sinais
• Usar vias múltiplas em paralelo para reduzir indutância
• Conectar capacitores ao plano de terra ou alimentação com duas vias por terminal

4.8 Capacitores de Desacoplamento

Capacitores de desacoplamento evitam que oscilações internas dos circuitos digitais provoquem quedas na alimentação. No documento:

• Capacitores são modelados como um circuito série RLC
• A impedância é mínima na frequência de ressonância (SRF)
• O uso de vários capacitores em paralelo reduz tanto impedância capacitiva quanto indutiva

O guia recomenda:

• 1 µF a 10 µF perto dos reguladores e entrada da placa
• 0,1 µF ou 0,01 µF muito próximos de cada CI de alta velocidade

Resumo

O guia de projeto apresentado fornece aos desenvolvedores de sistemas galvanicamente isolados um conjunto completo de fundamentos para iniciar o uso dos isoladores digitais da Texas Instruments no menor tempo possível. Esse material explica de forma direta os princípios de operação dos isoladores, mostra como posicioná-los corretamente em um sistema eletrônico e apresenta recomendações essenciais para o desenvolvimento de placas de circuito compatíveis com requisitos de EMC (compatibilidade eletromagnética).

Mesmo diante da grande quantidade de literatura técnica e cursos sobre layout de PCB, o documento reúne diretrizes claras e coerentes que permitem alcançar um design mais sólido e com menor emissão eletromagnética. Ao seguir as recomendações apresentadas, o projetista pode obter um desempenho superior e confiável no uso de isoladores digitais, reduzindo riscos de falhas e otimizando o processo de desenvolvimento.

O documento também reforça que o uso apropriado de isoladores digitais não se limita apenas a proteção contra altas tensões, mas inclui aspectos críticos como imunidade a transientes, integridade de sinal, boas práticas de roteamento e o papel essencial de um empilhamento adequado de camadas. Dessa forma, o projetista pode alcançar maior robustez e confiabilidade no sistema final.

6 — Referências

O documento lista as seguintes referências utilizadas para embasar as definições, metodologias e recomendações técnicas:

1. Texas Instruments – Pushing the envelope with high-performance, digital-isolation technology (Analog Applications Journal).
2. Texas Instruments – Enabling high voltage signal isolation quality and reliability (White Paper).
3. Texas Instruments – High-voltage reinforced isolation: Definitions and test methodologies (Marketing White Paper).
4. Johnson / Graham, 1993 – High-speed Digital Design.
5. Ott, 1988 – Noise Reduction Techniques in Electronic Systems.
6. Archambeault, 2001 – Eliminating the myths about printed circuit board power/ground plane decoupling.

The post Guia Completo de Isoladores Digitais: Funcionamento, Aplicações e Boas Práticas de PCB first appeared on Basicão da Eletrônica.

Um guia prático para profissionais autônomos e pequenas empresas que atuam em manutenção, instalação e suporte técnico.

1. A Realidade do Empreendedor Técnico: Entre o Orçamento e a Execução

O setor de eletrônica e telecomunicações possui uma característica marcante: quem presta serviços lida com problemas altamente técnicos, mas também enfrenta desafios igualmente complexos na relação com o cliente. Para o profissional que empreende sozinho ou em pequenos grupos, aprender a equilibrar preço, prazo, responsabilidade e postura profissional é tão importante quanto dominar microcontroladores, equipamentos de teste ou sistemas de comunicação.

O primeiro ponto fundamental é compreender que, na fase de orçamento, o profissional possui liberdade total para definir valores, explicar custos e justificar sua metodologia. Isso porque é nessa etapa que se avaliam deslocamento, riscos, possíveis imprevistos e o nível de especialização exigido. No entanto, uma vez que o cliente aceita o orçamento, o profissional assume um compromisso inalterável: não se acrescenta mais nenhum centavo ao que foi acordado, salvo em novas solicitações formalmente discutidas. A credibilidade do técnico depende diretamente dessa coerência.

Além disso, o empreendedor deve estar ciente de que assumir um orçamento significa assumir também os prazos de entrega. Em eletrônica e telecomunicações, onde tempo de bancada, peças, logística e testes fazem parte da rotina, atrasos injustificados afetam a reputação e a confiança — dois recursos valiosos para qualquer técnico que queira crescer no mercado.

2. Lidando com Equipamentos Alterados por Terceiros: Como Proteger Seu Trabalho e Seu Tempo

Um dos cenários mais comuns — e mais desgastantes — no setor de eletrônica e telecomunicações ocorre quando o cliente entrega ao profissional um equipamento previamente “fuçado” por outro técnico. Nesses casos, o empreendedor precisa entender que está assumindo riscos adicionais: soldas indevidas, componentes queimados, alterações de firmware, ajustes não documentados e até danos ocultos. Cada um desses fatores aumenta significativamente o tempo de diagnóstico e eleva a chance de retrabalho.

Por isso, é prática de mercado — e sinal de maturidade profissional — acrescentar um valor extra ao orçamento sempre que se detectar interferência de terceiros. Esse acréscimo precisa ser muito claro desde o começo, explicado de forma técnica e objetiva. Exemplos reais ajudam: “a placa apresenta retrabalhos anteriores sem documentação”, “há componentes substituídos sem padrão”, “o chicote foi modificado”, “a calibração original foi alterada”.

Com isso, o cliente entende que o custo adicional não é uma “taxa”, mas sim o reflexo direto do tempo e do risco envolvidos. E mais importante: o profissional evita transformar-se em responsável por erros que não cometeu. Essa postura protege sua marca, seu trabalho e sua sanidade.

3. Política de Preços, Justificativas e a Psicologia do Desconto

A formação de preço em serviços de eletrônica e telecomunicações não pode ser baseada apenas na intuição. O profissional precisa compreender — e comunicar ao cliente — que o valor do serviço é composto por inúmeros elementos: custo operacional, tempo de estudo, investimento em ferramentas, deslocamentos, combustível, tributos, capacitação contínua e responsabilidades técnicas. Cada um deles tem impacto direto na qualidade da entrega.

Quando o cliente considera o orçamento “acima da média”, não se trata de uma disputa de valores, mas de percepção de valor. O papel do empreendedor é explicar, com calma e segurança, que seu preço reflete o nível de especialização e estrutura necessária para realizar o serviço com segurança — e que, portanto, não pode competir com quem opera de forma amadora, sem formação, sem equipamentos adequados e sem assumir responsabilidade técnica.

O desconto, quando existir, precisa ser justificado. Não por obrigação moral, mas por estratégia. Se o profissional simplesmente reduz o preço sem explicar o motivo, o cliente passa a acreditar que o valor anterior era inflado e que o desconto poderia ter sido oferecido desde o início. Por isso, justificativas práticas são essenciais:

• “Posso retirar os custos de hotel e alimentação, mas você ficará responsável por essas despesas.”
• “Posso retirar a taxa de deslocamento de andaimes, desde que você forneça os andaimes no local.”

O empreendedor negocia sem perder autoridade, e o cliente entende que cada centavo possui um porquê. Essa clareza evita desgastes e cria respeito — base essencial para contratos duradouros.
4. Gerenciando Clientes Difíceis e Protegendo Sua Saúde Mental Profissional

No empreendedorismo técnico, existem clientes excelentes, que compreendem o valor do serviço e respeitam o profissional. Mas também existem os que geram estresse constante, exigem retornos intermináveis, confundem garantia com manutenção preventiva e tentam transferir responsabilidades que não pertencem ao técnico. Esses casos precisam ser tratados com postura firme, porque a saúde mental e financeira do empreendedor também fazem parte do negócio.

Um ponto essencial é saber identificar quando o cliente está tentando transformar o profissional em “suporte vitalício gratuito”. Em eletrônica e telecomunicações, falhas posteriores são comuns, mesmo quando o reparo foi corretamente executado. Componentes envelhecem, circuitos são sensíveis a variações de energia, interferências externas acontecem. Porém, alguns clientes acreditam que qualquer problema futuro — mesmo meses depois — deve ser corrigido sem custo adicional como “garantia”.

Nessas situações, a conduta mais saudável é simples: devolver o valor pago e encerrar a relação profissional. De forma elegante, o técnico pode explicar que o caso é mais complexo do que parece e que, por isso, talvez outro profissional consiga oferecer uma solução melhor. Essa atitude protege o prestador de serviço de desgaste emocional, evita conflitos e abre espaço para clientes que valorizam o trabalho.

Também é importante lembrar que, se o equipamento foi originalmente desenvolvido pelo próprio técnico e este cliente retornar futuramente para manutenção, nada impede que o profissional cobre integralmente o novo reparo — inclusive adicionando um valor compensatório pelo histórico de conflitos e dificuldades. Esse tipo de precificação não é vingança, mas sim reconhecimento do tempo, paciência e energia exigidos por atendimentos desgastantes.

Um empreendedor que aprende a dizer “não” administra melhor seus recursos, protege sua reputação e preserva o entusiasmo pela profissão — algo indispensável para quem vive de resolver problemas complexos.

5. Construindo Regras Claras e Processos Profissionais para Evitar Conflitos

Empreender em eletrônica e telecomunicações exige mais do que saber consertar circuitos, instalar sistemas ou configurar redes. Exige processos claros, comunicação objetiva e uma postura profissional capaz de evitar mal-entendidos. Quanto mais estruturada for a forma de trabalhar, menos espaço existe para desgaste com clientes, revisões não remuneradas ou expectativas irreais.

O primeiro passo é estabelecer um modelo de orçamento padronizado, detalhando o que está ou não incluído no serviço: peças, deslocamentos, hospedagem, alimentação, ferramentas especiais, logística de andaimes, custos de calibração e testes. Um orçamento completo protege ambos os lados. O cliente sabe exatamente pelo que está pagando, e o técnico evita a armadilha de ser cobrado por etapas que não foram previstas inicialmente.

Outro ponto essencial é formalizar políticas de garantia e de revisitas. Em eletrônica e telecomunicações, há uma diferença enorme entre defeito relacionado ao serviço executado e falhas externas que surgem com o tempo — como surtos elétricos, uso inadequado ou desgaste natural do equipamento. Especificar isso em contrato evita que o cliente espere atendimento gratuito três, seis ou doze meses depois.

Além disso, é saudável adotar mecanismos como:

• registro fotográfico do equipamento antes e depois do serviço;
• checklist de procedimentos executados;
• assinatura do cliente confirmando o funcionamento no momento da entrega;
• aviso prévio sobre riscos, limitações e possíveis comportamentos futuros do equipamento.

Essas medidas conferem profissionalismo, reduzem discussões e fortalecem a confiança do cliente. Ao trabalhar com transparência, o técnico demonstra seriedade e cria um diferencial competitivo em um mercado onde muitos atuam de forma informal e pouco organizada.

No fim, empreender bem significa não depender da boa vontade do cliente, mas de processos sólidos que sustentem a operação. Isso permite que o profissional cresça, cobre seu valor real e trabalhe com tranquilidade — preservando tanto o negócio quanto sua motivação pessoal.

Texto inspirado nas dicas do Eng. Robson Luiz Sales.

The post Empreendedorismo Técnico em Eletrônica e Telecomunicações: Como Precificar, Negociar e Proteger Seu Trabalho first appeared on Basicão da Eletrônica.

A adoção de Inteligência Artificial Generativa está transformando rapidamente o setor de Tecnologia da Informação, marketing digital, saúde e manufatura. Entretanto, entre empresas de eletrônica, semicondutores e engenharia de hardware, essa transformação tem avançado mais lentamente. Parte desse atraso se deve à percepção histórica de que modelos generativos não eram capazes de lidar adequadamente com cálculos técnicos, análise de circuitos, verificação de código em HDL (Hardware Description Language) ou interpretação de dados de engenharia. Essa visão foi reforçada por limitações presentes nas versões de 2022 e 2023 do ChatGPT, que apresentavam dificuldades em cálculos vetoriais, transformadas, referências técnicas e integração com ferramentas de projeto eletrônico.

Contudo, conforme destacado no conteúdo base , a realidade mudou significativamente. As versões modernas do ChatGPT — combinadas com ferramentas como DALL·E 3 para imagens técnicas e Sora para vídeos — incorporam avanços expressivos em precisão matemática, redução de alucinações, interpretação de imagens e geração de código. Hoje, modelos generativos já são capazes de auxiliar desde tarefas de marketing até fluxos complexos de engenharia, integrando-se de forma complementar ao ecossistema de EDA (Electronic Design Automation).

Este artigo apresenta uma análise aprofundada de como empresas de eletrônica, semicondutores e sistemas embarcados podem explorar esses avanços para reduzir custos, acelerar ciclos de projeto, melhorar documentação, ampliar produtividade e gerar novos modelos de negócios. A partir de sete usos principais identificados no documento original, reinterpretamos cada aplicação à luz de um cenário mais técnico, moderno e aderente às demandas reais da indústria.

A Evolução da GenAI e a Maturidade do ChatGPT para Engenharia Eletrônica

Até poucos anos atrás, a visão predominante entre engenheiros eletrônicos era de que modelos generativos não seriam capazes de oferecer suporte confiável a cálculos, análises ou fluxos de design. Em 2023, por exemplo, o próprio setor demonstrava ceticismo devido aos erros recorrentes do ChatGPT em transformadas de Fourier, conversões de unidades, cálculo vetorial e interpretação de especificações técnicas. Além disso, a incapacidade de lidar com imagens, de integrar-se com ferramentas de EDA e de manter consistência em respostas técnicas reforçava a percepção de que essas ferramentas eram adequadas apenas para textos de marketing — não para engenharia.

O relatório base, porém, destaca um ponto fundamental: essas limitações deixaram de existir nas versões recentes do ChatGPT . O modelo passou a apresentar maior precisão numérica, capacidade de interpretar diagramas enviados como imagens, respostas personalizadas altamente contextualizadas e integração com ecossistemas de automação e simulação. Essa maturidade permitiu que empresas de semicondutores e eletrônica passassem a enxergar a IA não como um risco ou substituto, mas como uma ferramenta complementar aos especialistas, reduzindo erros, acelerando decisões e abrindo novas possibilidades.

Outro avanço decisivo foi a expansão do conjunto de ferramentas complementares:

• DALL·E 3, capaz de gerar imagens técnicas consistentes, incluindo diagramas e elementos gráficos de circuitos;
• Sora, permitindo criação de vídeos explicativos e apresentações internas;
• Interpretação de imagens, tornando possível enviar fotos de placas, gráficos de osciloscópio ou capturas de simuladores e receber análises contextualizadas;
• Modelos combinados multimodais, que permitem fluxos híbridos envolvendo texto, imagem e código.

Essas inovações elevaram o ChatGPT ao patamar de um verdadeiro copiloto de engenharia, capaz de dialogar tanto com especialistas de hardware quanto com equipes de firmware, software embarcado, documentação técnica e controle de qualidade. Hoje, as limitações estão menos associadas à tecnologia e mais ao grau de abertura das empresas para integrar a IA aos seus processos internos.

Com essa base consolidada, torna-se possível mapear com clareza como o ChatGPT pode apoiar diferentes áreas da indústria eletrônica — tema que será explorado nas próximas seções.

Caso de Uso 1: Marketing de Conteúdo Técnico com IA Generativa

Embora empresas de eletrônica e semicondutores historicamente concentrem seus esforços de inovação em P&D, há um papel estratégico crescente para a Inteligência Artificial Generativa em seus departamentos de marketing. Conforme destacado no material fonte, o ChatGPT atua como catalisador da comunicação técnica, permitindo transformar conhecimento de engenharia — muitas vezes complexo — em conteúdo acessível, visualmente atraente e de alto valor para clientes, investidores e parceiros.

As versões recentes do ChatGPT e do DALL·E 3 ampliam significativamente essa capacidade, permitindo gerar imagens de campanha, diagramas simplificados, textos explicativos e materiais institucionais com precisão que não era possível em 2023. O PDF apresenta um exemplo marcante: uma simples instrução para criar uma imagem sobre redução de consumo de energia resultou em um material visual coerente, com elementos técnicos realistas e texto corretamente incorporado — uma dificuldade observada em modelos mais antigos. Esse tipo de recurso permite às empresas produzirem rapidamente campanhas sobre eficiência energética, modos de espera, arquitetura de potência, eficiência térmica ou diferenciais de seus produtos.

Além disso, a geração de conteúdo técnico otimizado para marketing atualmente inclui:

• briefings completos para artigos e white papers, com tópicos alinhados à estratégia da empresa;
• pesquisa de palavras-chave para SEO em nichos altamente especializados;
• criação de narrativas de lançamento de produto, facilitando a comunicação entre engenharia e vendas;
• material de apoio para feiras e demonstrações, incluindo textos curtos, slogans, resumos executivos e apresentações;
• posts para redes sociais, que traduzem especificações complexas em benefícios práticos, sem perda de precisão técnica.

Para empresas de eletrônica, que competem em mercados onde percepção de qualidade, inovação e confiabilidade são cruciais, esse ganho de agilidade e clareza tem impacto direto em posicionamento e geração de demanda. O ChatGPT passa, assim, a ser não apenas um assistente, mas um amplificador de comunicação técnica.

Caso de Uso 2: Engenharia de Design Assistida por IA Generativa

A engenharia eletrônica avançada requer precisão matemática, domínio de princípios físicos e capacidade de interpretar rapidamente especificações complexas. Durante muito tempo, acreditou-se que a Inteligência Artificial Generativa não seria capaz de lidar com esses elementos de forma segura ou confiável. O próprio documento base recorda as limitações das versões antigas do ChatGPT, que frequentemente falhavam em cálculos vetoriais, transformadas de Fourier, problemas de circuitos e análise de unidades. Entretanto, os modelos mais recentes — especialmente a versão multimodal — transformaram esse cenário.

Hoje, o ChatGPT é capaz de resolver problemas de engenharia com um nível de precisão muito superior, inclusive interpretando diagramas, fotografias de circuitos e capturas de tela de osciloscópios. O PDF destaca que estudantes e engenheiros já usam o modelo para cálculos de projeto, revisão de circuitos e explicação de fenômenos técnicos, obtendo respostas mais consistentes, com menos alucinações e maior detalhamento contextual. Além disso, empresas de EDA como Cadence, Siemens e Synopsys começaram a integrar copilotos baseados em GenAI, reforçando a legitimidade da tecnologia.

No fluxo de projeto, isso representa um ganho direto em eficiência. Engenheiros podem, por exemplo:

• validar dimensionamento de componentes, como resistores, LDOs, MOSFETs, drivers e fontes chaveadas;
• revisar arquiteturas de circuitos, detectando erros típicos de topologia, acoplamento incorreto ou dimensionamento inadequado;
• gerar demonstrações matemáticas completas, incluindo equações diferenciais, análise de regime permanente e transitório;
• interpretar imagens de circuitos para sugerir correções ou simplificações;
• converter diagramas manuscritos em versões formais compatíveis com ferramentas de EDA.

Ainda assim, como o artigo original enfatiza, o uso do ChatGPT em engenharia deve ser tratado como uma hipótese inicial, e não como uma verdade definitiva. A validação final deve sempre ser feita por especialistas humanos ou ferramentas EDA tradicionais, garantindo precisão, integridade do projeto e conformidade com requisitos de segurança.

O resultado é um ambiente de projeto mais ágil, no qual a IA assume parte do trabalho repetitivo ou exploratório, liberando engenheiros para atividades de maior impacto, como análise crítica, inovação e otimização.

Caso de Uso 3: Geração de Código para Hardware e HDL com ChatGPT

Uma das evoluções mais significativas destacadas no conteúdo base é a maturidade do ChatGPT na geração e depuração de código para sistemas embarcados e hardware digital. Se nas versões de 2023 o modelo enfrentava dificuldades com sintaxe, padrões de temporização e detalhes específicos de HDL, as versões atuais apresentam avanços que o tornam uma ferramenta valiosa para equipes de firmware, FPGA e ASIC.

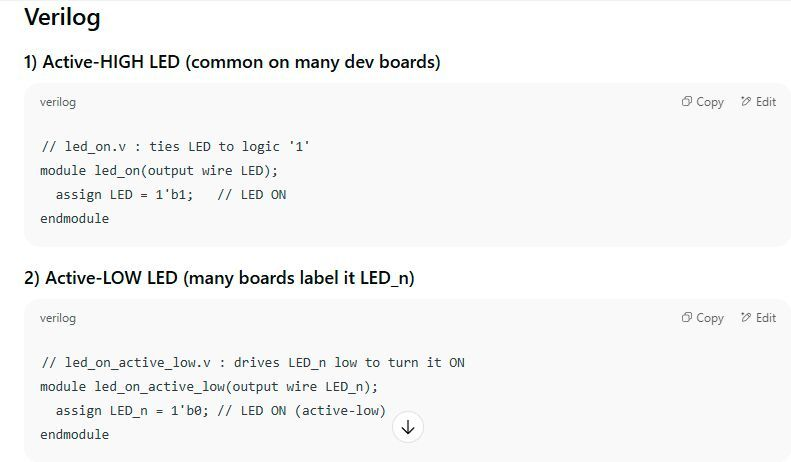

O artigo original exemplifica esse uso mostrando que, diante de um pedido simples como “gerar um código HDL para acender um LED”, o ChatGPT foi capaz de produzir três respostas distintas: uma implementação em Verilog, outra em VHDL e ainda uma terceira contendo um arquivo de constraints (XDC) para FPGA — um comportamento já alinhado às necessidades práticas de projetos digitais . Esse tipo de capacidade reduz o tempo de desenvolvimento inicial e ajuda equipes a explorarem alternativas rapidamente.

Atualmente, o ChatGPT pode contribuir de forma consistente nas seguintes atividades:

1. Geração de HDL (Verilog, SystemVerilog, VHDL)
O modelo é capaz de criar módulos digitais como decodificadores, contadores, máquinas de estado, controladores PWM e interfaces simples. Também consegue sugerir estruturas de sincronização, debouncing, lógica sequencial e combinacional conforme as melhores práticas.

2. Suporte ao firmware de microcontroladores
A IA gera código funcional em C, C++ e Python para plataformas como STM32, ESP32, RP2040 e AVR, incluindo drivers básicos, configuração de timers, interrupções, DMA e protocolos seriais (I2C, SPI, UART). Muitos engenheiros usam o modelo para evitar retrabalho na escrita de trechos repetitivos.

3. Depuração e revisão de código
O modelo identifica problemas comuns em HDL, como latches implícitos, falta de reset síncrono, condições de corrida e uso inadequado de clocks. Em firmware, pode sinalizar erros de ponteiros, variáveis voláteis ausentes, falhas de configuração e inconsistências de timing.

4. Conversão entre linguagens e plataformas
A IA pode converter um módulo escrito em Verilog para VHDL, um firmware de Arduino para STM32 HAL, ou um script MATLAB/SIMULINK para Python, preservando a lógica de controle original.

Contudo, o próprio material fonte ressalta uma diretriz essencial: todo código gerado pelo ChatGPT deve ser tratado como hipótese, não como solução definitiva. Em ambientes de engenharia de hardware, a validação humana e por ferramentas EDA é obrigatória. Verificação formal, simulação, análise temporal e integração com o restante do projeto continuam sendo etapas críticas que não podem ser automatizadas com confiança total.

Em síntese, o ChatGPT funciona hoje como um copiloto técnico, acelerando o início dos projetos, reduzindo erros na fase exploratória e permitindo que especialistas concentrem seu tempo em tarefas de maior valor, como otimização de performance, confiabilidade e segurança funcional.

Caso de Uso 4: Documentação Técnica de Hardware

A documentação sempre foi uma das atividades mais críticas — e, ao mesmo tempo, mais demoradas — dentro de empresas de eletrônica e semicondutores. Especificações, guias de solução de problemas, diagramas de blocos, tutoriais internos e notas de aplicação exigem clareza, precisão e consistência. Historicamente, essas tarefas recaem sobre engenheiros experientes, consumindo horas que poderiam ser dedicadas à análise, simulação ou otimização de projetos.

O PDF destaca que o ChatGPT se tornou uma ferramenta extremamente útil nesse domínio: ele é capaz de produzir documentação técnica estruturada, incluindo descrição de produtos, diagramas de funcionamento e manuais explicativos, com velocidade muito superior a fluxos tradicionais . Isso ocorre porque versões recentes do modelo conseguem tanto interpretar comandos textuais quanto incorporar informações oriundas de imagens, diagramas ou esquemas enviados pelo usuário.

O ChatGPT pode apoiar a documentação de várias formas:

1. Criação de documentos para produtos eletrônicos

O modelo gera descrições completas de módulos de potência, placas de circuito impresso (PCBs), circuitos integrados, sensores ou drivers. Ele também produz documentação introdutória e avançada — desde fichas de função até explicações de arquitetura interna do chip — tudo adaptado ao nível de conhecimento do público-alvo.

2. Geração de diagramas simplificados

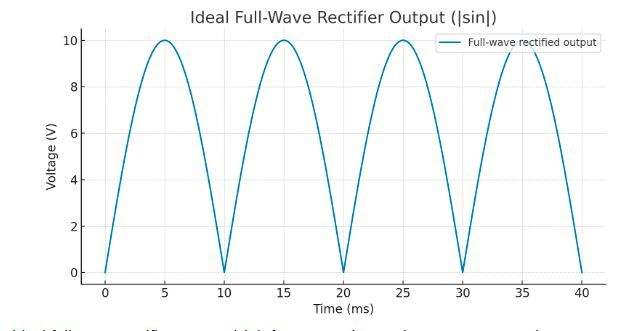

Embora não substitua ferramentas EDA, o ChatGPT pode criar representações lógicas de circuitos, fluxogramas de processos, diagramas de blocos e explicações visuais para treinamentos internos. Isso facilita o entendimento rápido antes que o documento seja formalizado em softwares como KiCad, Altium ou OrCAD.

3. Produção de guias de troubleshooting

Seguindo práticas descritas no documento base, o ChatGPT é capaz de organizar listas de falhas comuns, procedimentos de teste, etapas de verificação e recomendações de diagnóstico. Isso é particularmente útil em laboratórios, suporte técnico e centros de manutenção.

4. Criação de relatórios longos e completos

Engenheiros podem enviar valores de simulação, registros de medição ou prints de osciloscópio, permitindo que a IA redija relatórios técnicos e explicações de resultados. O PDF mostra um exemplo no qual a IA gera a forma de onda de um retificador de onda completa, mesmo que a resposta não seja perfeita — evidenciando que o modelo pode ajudar, mas ainda exige revisão humana .

A importância da revisão humana

Apesar das vantagens, o próprio artigo base reforça que as respostas geradas nem sempre são totalmente precisas. Diagramas podem conter pequenas inconsistências, e descrições técnicas podem misturar dados. Portanto, a IA deve atuar como ferramenta auxiliar, com um engenheiro experiente assumindo a validação final.

No todo, o ChatGPT oferece às equipes de engenharia uma forma de acelerar enormemente a criação de documentação, transformando uma tarefa tradicionalmente pesada em um fluxo mais ágil, iterativo e eficiente.

Caso de Uso 5: Assistência em Datasheets com IA Generativa

Datasheets são documentos fundamentais no fluxo de engenharia eletrônica: neles estão presentes informações de pinagem, parâmetros elétricos, curvas características, diagramas de aplicação, limites absolutos e recomendações de projeto. Contudo, como enfatizado no material base, datasheets são altamente inconsistentes entre fabricantes — variam em estrutura, terminologia, diagramas e nível de detalhamento. Essa falta de padronização torna a leitura e a criação desses documentos uma tarefa demorada, especialmente em empresas que precisam lançar produtos com rapidez.

O PDF mostra que o ChatGPT pode desempenhar um papel relevante tanto na formatação quanto na interpretação de datasheets. A IA pode gerar modelos de documentos e auxiliar no preenchimento, além de ajudar engenheiros a localizar parâmetros específicos em documentos extensos. O próprio exemplo citado no PDF é revelador: um simples pedido para gerar “um modelo de datasheet” resultou em um documento contendo diagrama de blocos, pinout e até referências a encapsulamento SOT-223 — ainda que algumas informações não fossem completamente exatas .

Essa capacidade permite diversos usos práticos:

1. Criação de modelos estruturados para novos produtos

Empresas podem solicitar ao ChatGPT um “template” completo de datasheet para um CI, módulo ou PCB. O documento pode incluir:

• descrição funcional,
• tabela de características elétricas,
• diagramas recomendados,
• aplicações típicas,
• curvas de desempenho (pseudogeradas),
• seção de notas e avisos de segurança.

Embora os valores precisos devam ser inseridos manualmente pela equipe técnica, o trabalho estrutural é acelerado.

2. Auxílio na leitura de datasheets existentes

Ao carregar trechos ou páginas de datasheets, o ChatGPT pode:

• localizar rapidamente parâmetros como ESR máximo, corrente de drain, SOA, quiescent current, dropout, transcondutância, etc.;
• resumir seções extensas;
• explicar termos técnicos complexos;
• comparar dois componentes similares e destacar diferenças críticas.

Para equipes de compras, manutenção e engenharia de aplicação, isso reduz significativamente o tempo necessário para tomada de decisões.

3. Identificação de erros, inconsistências e dúvidas

Datasheets de alguns fabricantes contêm equívocos, informações ambíguas ou gráficos mal explicados. O ChatGPT pode apontar possíveis incongruências, sugerir interpretações e levantar hipóteses — sempre exigindo revisão humana posterior.

4. Organização de dados em documentos internos

Engenheiros frequentemente precisam extrair informações de datasheets para inserir em documentação interna, listas de componentes ou sistemas ERP/PLM. A IA pode automatizar esse processo, convertendo textos em tabelas ou organizando informações em formatos estruturados.

Revisão obrigatória

Assim como destacado no artigo original, embora o ChatGPT seja muito útil na criação de formatos e na navegação por datasheets, ele pode misturar informações ou inserir detalhes não solicitados. Por isso, deve atuar como assistente e não como fonte primária: especialistas precisam revisar o conteúdo final antes de publicação ou uso em projetos.

Com o uso controlado e validado, a IA se torna uma ferramenta poderosa para agilizar processos que antes consumiam dezenas de horas da equipe técnica.

Caso de Uso 6: Previsão, Pesquisa e Análises Técnicas com IA Generativa

Em empresas de eletrônica e semicondutores, análises preditivas e pesquisas técnicas são atividades estruturantes: influenciam planejamento de fabricação, estimativa de capacidade produtiva, mitigação de riscos na cadeia de suprimentos e desenvolvimento de produtos. Tradicionalmente, essas tarefas dependem de modelos estatísticos clássicos, dados históricos e simulações complexas conduzidas por especialistas. O conteúdo base destaca que a IA generativa já atua como uma camada complementar, ampliando alcance e velocidade dessa análise .

Hoje, o ChatGPT pode colaborar nessas áreas de maneira estruturada e eficiente, principalmente quando combinado a modelos de machine learning avançados, digital twins e simulações HIL (Hardware-in-the-Loop). Essa combinação permite às empresas anteciparem tendências e tomarem decisões mais rápidas e embasadas.

1. Previsões para a indústria de semicondutores

Modelos generativos podem auxiliar na previsão de:

• capacity yield (taxa de rendimento de wafers),
• tendências de fabricação,
• impactos de gargalos produtivos,
• flutuações de demanda e supply chain,
• riscos geopolíticos que afetam a logística de materiais críticos.

Essas previsões podem ser integradas com dados provenientes de sensores industriais, sistemas SCADA e históricos de falhas, criando um ciclo de decisão mais ágil.

2. Pesquisa técnica acelerada

Engenheiros frequentemente precisam consultar centenas de páginas de documentos técnicos, white papers, notas de aplicação, materiais de EDA e relatórios de campo. A IA permite:

• resumir literatura técnica extensa;
• comparar abordagens adotadas por diferentes fabricantes;
• identificar padrões e tendências em dados heterogêneos;
• gerar hipóteses iniciais para investigação em laboratório.

Isso reduz o tempo entre pesquisa e experimentação.

3. Simulações e modelos híbridos

Combinada a ferramentas tradicionais, a IA pode:

• sugerir parâmetros iniciais para simulações SPICE,
• organizar estratégias de varredura de valores,
• interpretar curvas e gráficos gerados por simuladores,
• estimar efeitos térmicos, magnéticos ou elétricos com base em padrões históricos.

Embora não substitua simulações formais, a IA acelera a fase preparatória, muitas vezes a mais demorada.

4. Manutenção preditiva em equipamentos eletrônicos

Conforme destacado no documento, a GenAI, quando integrada a digital twins, permite prever falhas em equipamentos de campo, antecipando:

• degradação de capacitores eletrolíticos,
• variações anômalas de temperatura em módulos de potência,
• comportamento irregular de drivers de gate,
• envelhecimento de semicondutores de alta tensão.

Isso reduz custos de operação e aumenta a confiabilidade do parque instalado.

5. Mitigação de riscos na cadeia de suprimentos

O setor eletrônico depende de matérias-primas sensíveis, fabricação distribuída globalmente e janelas rígidas de disponibilidade. O ChatGPT auxilia ao analisar dados globais e criar cenários:

• atrasos logísticos,
• rupturas de estoque,
• variações cambiais,
• indisponibilidade de encapsulamentos específicos,
• riscos de monopólio de fornecedores.

Essa capacidade forma uma camada estratégica que antes exigia análises manuais intensas.

Caso de Uso 7: IA Generativa em Centros de Atendimento ao Cliente

Empresas de eletrônica e semicondutores lidam com produtos complexos, ciclos longos de suporte, integração com sistemas críticos e clientes altamente técnicos. Por isso, seus centros de atendimento tradicionalmente exigem especialistas capazes de interpretar datasheets, analisar sintomas de falhas e orientar usuários na implementação de circuitos. Essa necessidade torna o suporte caro, difícil de escalar e fortemente dependente de equipes com formação técnica avançada.

O documento base destaca que o ChatGPT pode reduzir significativamente esse custo operacional ao atuar como assistente técnico treinado, capaz de interagir com clientes de forma contextualizada e coerente, inclusive nos períodos em que a equipe humana não está disponível . Se antes os modelos de IA eram genéricos e pouco adaptáveis, hoje é possível especializar o ChatGPT com:

• documentação interna,
• informações de produtos,
• boletins de engenharia,
• casos históricos de falhas,
• bases de conhecimento internas,
• perfis de persona alinhados às diretrizes da empresa.

Essa personalização permite que o modelo ofereça suporte alinhado à linguagem técnica e às necessidades reais de cada cliente.

1. Atendimento técnico inicial

O ChatGPT pode realizar triagens extremamente rápidas, identificando:

• sintomas,
• contexto de uso,
• possíveis erros de montagem,
• incompatibilidades comuns,
• recomendações de componentes,
• parâmetros inadequados de operação.

Isso reduz o tempo de espera e evita sobrecarga do time humano.

2. Suporte guiado a engenheiros menos experientes

Muitos clientes de fabricantes de eletrônica são integradores, técnicos de manutenção ou estudantes. A IA pode orientar passo a passo:

• como conectar módulos,
• como interpretar figuras de datasheets,
• como testar sinais no osciloscópio,
• como validar fontes, barramentos e interfaces.

Essa assistência reduz erros e acelera o aprendizado.

3. Automação de respostas para dúvidas recorrentes

Perguntas típicas — como requisitos de alimentação, limites de corrente, dissipação térmica, versões de firmware, compatibilidade de drivers — podem ser totalmente automatizadas.

4. Reforço à equipe humana

A IA não substitui engenheiros de suporte, mas funciona como um primeiro filtro:

• resolve casos simples,
• triagem problemas complexos,
• organiza informações,
• encaminha para técnicos especializados quando necessário.

Isso reduz custo operacional, aumenta a satisfação do cliente e melhora a eficiência do time.

5. Consistência e disponibilidade 24/7

Empresas globais enfrentam fuso horário, picos de demanda e equipes reduzidas. O ChatGPT garante atendimento constante e consistente, sem perda de qualidade ao longo do dia.

Conclusão

A presença crescente da Inteligência Artificial Generativa nas empresas de eletrônica e semicondutores representa uma mudança estrutural no modo como engenheiros, equipes de suporte, departamentos de marketing e áreas de pesquisa desenvolvem suas atividades. Se em 2023 havia dúvidas profundas sobre a maturidade desses modelos — especialmente diante das falhas em cálculos técnicos, inconsistências em diagramas e dificuldade de interpretar dados de engenharia — a versão atual do ChatGPT e sua integração com ferramentas multimodais marcam uma nova fase, mais sólida, confiável e aplicável a fluxos reais de trabalho.

Conforme ilustrado pelo documento base, os avanços recentes reduziram drasticamente as limitações que existiam: os modelos hoje manipulam dados numéricos com precisão muito superior, interpretam imagens de circuitos, leem gráficos de osciloscópio, geram código funcional em HDL e C, elaboram documentação técnica extensa e auxiliam em decisões estratégicas como previsão de demanda, avaliação de riscos e manutenção preditiva. Embora a validação humana permaneça indispensável — especialmente em ambientes regulados ou sensíveis — o ChatGPT se consolidou como um copiloto indispensável para diversas áreas da indústria.

A adoção dessas tecnologias não implica a substituição da engenharia humana, mas a amplificação da sua capacidade. O papel do engenheiro deixa de ser apenas o de produtor de conhecimento técnico e passa a ser também o de curador e validador do conteúdo gerado pela IA. Com isso, equipes antes sobrecarregadas com tarefas repetitivas dispõem agora de tempo e energia para focar em atividades de maior impacto, como otimização de performance, arquitetura de sistemas, confiabilidade e inovação de produto.

A indústria eletrônica caminha para um futuro no qual os fluxos de trabalho são híbridos: parte humana, parte generativa, com integração natural entre ferramentas de EDA, simulação, documentação e sistemas inteligentes. Esse futuro, antes considerado distante, tornou-se tangível — e empresas que abraçam essa transição não apenas ganham eficiência, como também ampliam seu potencial competitivo em um mercado global cada vez mais exigente e acelerado.

Artigo Original: https://www.power-and-beyond.com/7-use-cases-of-chatgpt-in-electronic-companies-a-983cd468165c34636476922723e06e4a/

The post Como o ChatGPT Está Transformando as Empresas de Eletrônica: 7 Aplicações Reais em Engenharia, Documentação e Suporte Técnico first appeared on Basicão da Eletrônica.
